비전 프로파일 2D

PC-DMIS 는 기존 프로파일 2D와 프로파일 2D 의 최신 버전 사이를 전환하는 옵션이 있다. 상세 정보는, PC-DMIS 핵심 문서의 "특성 측정" 단락에서 "레거시 프로파일 2D 사용" 항목을 본다.

이전 프로파일 2D

레거시 프로파일 2D를 생성하기위해, 다음 단계를 따른다:

1. DCC 이동을 지원하는 기계의 경우, DCC 모드로 프로파일 2D 특성을 만들고 측정하려는 경우 DCC 모드 아이콘을 선택한다.

2. 자동 특성 (프로파일 2D) 대화상자를 열기위해, 자동 특성 도구바에서 자동 프로파일 2D 아이콘을 선택한다. 또한 삽입 | 특성 | 자동 | 프로파일 2D 메뉴 옵션을 또한 선택할 수 있다.

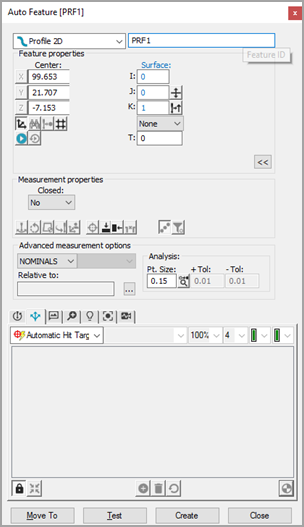

비전 프로필 프로필 2D 자동 특성 대화상자

3. 자동 특성 대화상자가 열린상태에서, 두가지 방법중 하나로 프로필 2D 를 선택한다:

• CAD 선택 방법 - CAD 탭에서, 프로파일 2D의 위치를 설정하기 위해 CAD 표면에서 프로파일 2D의 가장자리 근처에서 (표면 모드로)한번 클릭한다. 곡선 모드로, 특성의 형태를 만드는 각 CAD 엔티티를 선택해야 한다.

• 대상 선택 방법 - 비전 탭에서, 프로파일의 형태를 정의하기 위해 충분한 점을 클릭하고, 점의 각쌍은 호 또는 라인으로 연결된다. 대상을 오른쪽 클릭하고 이론상의 부분 삽입을 선택해서 나중에 더 많은 점을 삽입할 수 있다. 또는, 가장자리를 찾기위해 비전 탭을 두번 클릭할 수 있다. "2D 프로파일 가장자리 모사기 사용" 항목을 본다. 이것은 프로파일 2D 의 위치를 설정한다. 필요하면 조명과 배율을 조정한다.

4. PC-DMIS 비전 프로파일 2D 를 위한 이론상의 데이타를 자동 특성 대화상자에 자동으로 배치한다. 접촉 목표는 프로파일 2D 를 위해 자동으로 보여진다.

모든 특성의 (프로파일 2D 를 제외한) 경우, 접촉 대상은 특성을 위해 자동으로 보여진다. 프로파일 2D 특성의 경우, 프로파일의 이론상의 지점을 정의했을때 자동 특성 대화상자에서 접촉 대상 보여주기 버튼을 클릭해야 한다. "지원된 특성을 위해 필요한 클릭" 을 본다.

5. 프로파일 2D 의 이론상의 값과 일치하기 위해 자동 특성 대화상자에서 이론상의 정보를 조정한다. 또한, 필요하면 프로브 도구상자의 값을 조정한다.

6. 프로파일 2D 측정을 테스트하기 위해 테스트를 클릭한다.

7. 프로파일 2D 를 측정 루틴에 추가하기 위해 자동 특성 대화상자에서 만들기 를 클릭한다.

8. 나중의 실행을 위해 측정 루틴을 저장한다. "비전 측정 루틴 실행하기에 관한 주석" 을 본다.

그외:

프로필 2D 가장자리 모사기

비-이전 (최신) 프로파일 2D

프로파일 2D 의 최신 버전은 다음의 기능을 가지고 있다:

라이브 뷰 선택

라이브 뷰에서 특성의 가장자리 근처에서 두번 클릭해서 프로파일 2D 특성을 프로그램할 수 있다. PC-DMIS 비전은, 특성의 가장자리 주위를 자동으로 모사하고 필요하면 DCC 기계의 기계 스테이지를 이동한다.

가장자리 모사기를 시작할 클릭들을 위한 규칙

• 가장자리를 두번-클릭했을때, PC-DMIS 비전은 선택된 가장자리를 주위를 찾고 시작 지점으로 되돌아가려한다.

• 두번 클릭하기 전에 한 지점을 먼저 한번 클릭하면, 먼저 클릭된 그 지점이 시작 지점이 되고 두번 클릭된 지점은 표적이되는 끝 지점이다.

• 두번 클릭하기 전에 두 지점을 클릭하면, 첫 클릭은 시작지점이고, 두번째 클릭은 모사가 진행될 방향을 나타낸다. 두번 클릭 지점은 끝 지점이 될 것이다.

• 처음 실행에서, 이론상의 데이타가 없고 마스터 모드가 선택되지 않았기 때문에, 마스터 모드 실행이 필요하다고 하는 대화상자를 보여준다. 마스터 모드로 전환하고자 하는지 물을 것이다. 이후의 모든 실행은 이 데이타와 비교될것이다.

마스터 데이타를 재정의하려하면, 편집창에서 측정 모드를 마스터로 전환할 수 있다 (또는 특성에 F9 누른다) 그리고 기존의 이론상의 데이타를 대체하려 하는지를 묻는 대화상자를 보여줄 대화상자에서 마스터를 선택한다.

CAD 뷰 선택

프로파일 2D 특성을 프로그램하기위해 특성 대화상자의 측정 속성 부분에 있는 닫힌 옵션을 예로 설정한다.

• 닫힌 - 이 측정 속성 옵션을 예로 설정하면 CAD 를 한번 클릭할 수 있게 한다. 다수의 클릭은 더 이상 필요하지 않다.

• 열린 - 측정 속성 을 아니오로 설정하면, 첫번째 지점을 클릭할 수 있게 한다. 두번째 지점은 방향을 정의하고, 세번째 지점은 끝 지점을 정의한다.

프로파일 2D 특성이 CAD 에서 만들지면, 그것은 언제나 이론상의 값으로 CAD 를 사용할 것이다.

PC-DMIS 는 자동 특성 대화상자의 상급 측정 옵션 부분에서 이론상의 값, 마스터 또는 이론상의 값 찾기 모드 선택과 관계없이 이론상의 값으로 CAD 개체를 사용할 것이다. 모드 선택이 변경되었더라도, 특성은 여전히 이론상의 값으로 CAD 개체를 사용한다.

대상은 메뉴를 보여줄 대상내에서 오른쪽 클릭해서 CAD 뷰 또는 라이브 뷰의 새로운 2D 프로파일을 만든후 수정될 수 있다. 이론상의 부분 수정을 활성화 또는 비활성화하기 위해 이론상의 부분을 수정 옵션을 선택 또는 선택 취소한다. 이 특성은 기존의 대상을 조정 또는 삭제할 수 있게 한다 또는 추가의 대상을 삽입할 수 있게 한다.

CAD 와이어 프레임 모델에서 비전 프로파일 2D를 만들 때 물질 상태 올바르게 보고

와이어 프레임 CAD 모델에서 비전 프로파일 2D 를 만들 때 올바른 물질 상태가 표시되어 있는지 확인하기 위해:

• 외부 프로파일 - 첫번째, 방향 과 끝지점 은 시계 방향으로 측정되어야 한다.

• 내부 프로파일 - 첫번째, 방향 과 끝지점 은 시계 반대 방향으로 측정되어야 한다.

와이어 프레임 CAD 모델에서 폐쇄 윤곽은 시계 방향 또는 시계 반대 방향의 규칙을 준수하는 오픈 윤곽을 고려해야 한다. 올바른 방향으로 프로그램 되었을때, 그것을 닫기 위해 대화상자의 윤곽 옵션을 선택한다.

표면 CAD 모델에서 비전 프로파일 2D 를 만들기 위해, 시계 방향 또는 시계 반대 방향으로 외부 또는 내부 프로파일을 만들고; 물질 상태가 올바르게 되도록 보장된다.
