Så här skapar du en temperaturmäthuvudsfil:
Öppna dialogrutan Mäthuvud (Infoga | Maskinvarudefinition | Mäthuvud).
Bygg temperaturmäthuvudet.
Beskrivningen av mäthuvudets kropp i området Beskrivning för en temperatursensor monterad på ett mäthuvud slutar med "TEMPSENSOR".
LSPX5.2_GLOBAL_TEMPSENSOR

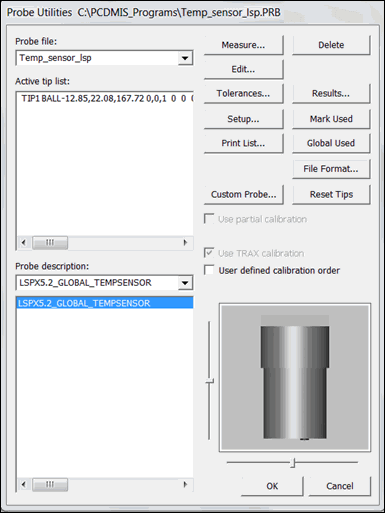

Bilden nedan visar ett exempel på en temperatursensor monterad på ett CMM-mäthuvud.
Exempel på dialogrutan Mäthuvud med en temperatursensor
monterad på ett CMM-mäthuvud
Beskrivningen av mäthuvudets kropp i området Beskrivning för en växlingsbar temperatursensor monterad på ett mäthuvud slutar med "CHANGEABLE_TEMPSENSOR".
LSPX5.3_GLOBAL_CHANGEABLE_TEMPSENSOR

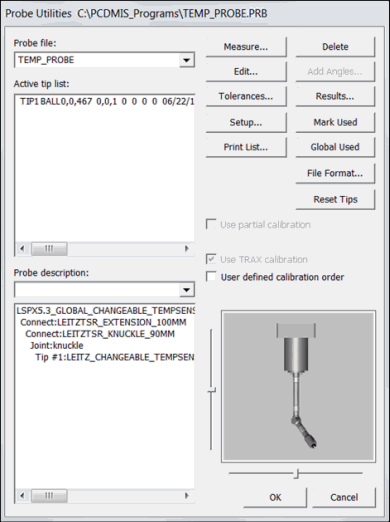

Bilden nedan visar ett exempel på en mäthuvudsfil med en växlingsbar temperatursensor.
Exempel på dialogrutan Mäthuvud med en växlingsbar temperatursensor
Information om alternativen i dialogrutan Mäthuvud, se "Om dialogrutan mäthuvud" i kapitlet "Definiera hårdvara" in grunddokumentationen om PC-DMIS.
