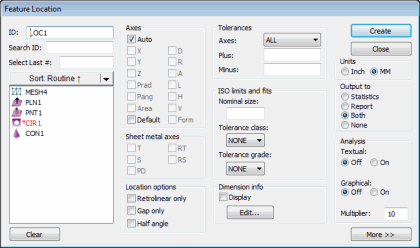

Dialogrutan Utvärdera element med läge
Med menyalternativet Infoga | Utvärdering | Läge beräknas avståndet från elementet till X, Y och Z i rutorna Nollpunkt, parallellt med respektive axel. Diametern, vinkeln och vektorn för elementet används också i beräkningen. I det här avsnittet beskrivs bara processen för läges- och koordinatutvärdering. Utvärderingar av lägeriktighet diskuteras i "Utvärdering med lägeriktighet".
Läge kan beräknas med kartesiska eller polära koordinater, lägeriktighet eller ruttoleranser.
Om du vill växla mellan kartesiska och polära koordinater väljer du PVnk eller PRad i dialogrutan Läge.
Information om hur man växlar mellan toleransmetoderna LÄGERIKTIGHET och REKT beskrivs under utvärderingsalternativet "Utvärdering med lägeriktighet".
Grundinställningen är att kryssrutan Auto är markerad. Information om hur man ändrar standardbeteendet för din mätrutin finns i "Standardaxlar för lägesutvärderingar".
För de äldre utvärderingarna Rundhet och Cylindricitet såväl som Lägesutvärderingens rundhetslinje används elementets lösning för att beräkna utvärderingen. Standardinställningen är Minsta kvadrater. Du kan emellertid välja att lösa elementet genom att använda regressionsberäkningarna Minsta separation, Största inskrivna, Minsta omskriven eller Fast radie.
Utvärdering med toleransrektangel för Rundhet och Cylindricitet beräknas istället med Tjebychev-algoritmen (min/max) vilket är ett krav i Y14.5-standarden. Det förändrade beräkningssättet medför att utvärdering med toleransrektangel för Rundhet och Cylindricitet i allmänhet kommer att beräkna ett något mindre värde än de äldre motsvarigheterna.
Formutvärderingar med toleransrektangel som använder Tjebychev-algoritmen innefattar även rakhet och planhet.
Mer:
Så här utvärderar du ett element med alternativet LÄGE:
Standardaxlar för lägesutvärderingar
