Fixturer är hållanordningar för tillverkade detaljer och används ofta i bilindustrin. Fixturer håller en detalj i den riktning som den kommer att ha när den sitter i själva bilen.

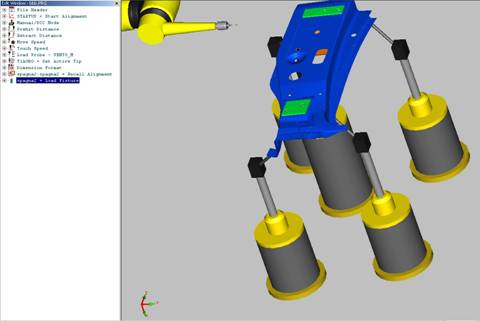

Grafiskt exempel på fem flexibla fixturer som håller fast en bildetalj
En bildörr kan till exempel ha en fixtur som håller fast dörren där gångjärnen kommer att sitta samt vid låset på andra sidan. Dörren placeras i en hållanordning på mätmaskinen för att sedan mätas.
I princip används två delar för att skapa varje flexibel fixtur.
Pelaren: Flera olika storlekar kan användas för att hantera de olika områdena inom arbetsområdet.
Modulen som sitter längst upp på pelaren: Dessa kan skapas från standarddelar från tillverkaren eller skräddarsys för att passa dina specifika behov. Många moduler innehåller klämdon som håller fast detaljen till modulen.
En stödpunkt är ett objekt som är placerad mot detaljen för att hålla den stationär i minst en axel. Normalt är detta en sfär med en definierad diameter. Sfärer används därför att de endast kommer i kontakt med detaljen i en enskild punkt. Andra typer av stödpunkter kan vara stift (för motsvarande hål), cylindrar för styrning av kanter och specialtillverkade specialstycken för den detalj som fixeras.
Modulen är normalt en kub med viss geometri som skapas för att på ett visst sätt komma i kontakt med detaljen i ett fördefinierat läge.
Se det grafiska exemplet nedan.

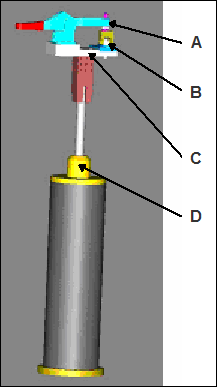

Grafisk representation av den flexibla fixturenheten
A - Klämma
B - Stödpunkt
C - Modul
D - Pelare
När du skapar en ny modul sparas den till en fil med samma namn som modulen och har filtillägget .module. En moduldefinition som är sparad i en fil gör att moduler kan användas om och distribueras. Sparade moduler visas i avsnittet Moduler i dialogrutan Fixturegenskaper (se "Fixturegenskaper - Moduler").
PC-MDIS stöder både manuella flexibla fixtursystem och flexibla CNC-fixtursystem med ett enda gränssnitt.
PC-DMIS använder ett separat program med namnet Fixturservergränssnitt för att definiera ditt fixtursystem, ange parametrar för mätmaskinen, initiera placeringen av pelare i magasinet och övervaka statusen på fixtursystemet. Mer information finns i "Använda Fixtursysteminställning".
Information om hur man skapar och positionerar fixturpelarna finns i "Skapa och positionera fixturpelare i PC-DMIS".
Du måste vara licensierad eller ha alternativet System V programmerat i LMS-licensen eller hårdvarulåset för att fungera med CNC-fixtursystem och alternativet 5 Unique programmerat för att fungera med manuella fixtursystem. Du kan använda antingen alternativet System V eller 5 Unique men inte båda samtidigt eftersom alternativen är ömsesidigt uteslutande.
