Dialogrutan 2D-radiemätdon har följande flikar:
Fliken Egenskaper

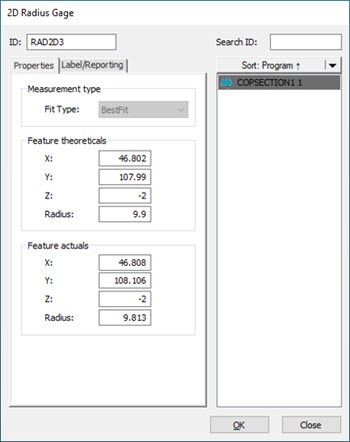

Dialogrutan 2D-radiemätdon - fliken Egenskaper
2D-radiemätdonet länkas automatiskt till tvärsnittet som det skapades på. Eftersom 2D-radiemätdonet skapades på detta tvärsnitt går det inte att ändra det kopplade tvärsnittet.
Fliken Egenskaper i dialogrutan 2D-radiemätdon har följande områden:
Mätningstyp
Bästanpassningstyp: - Klicka i listrutan för att visa följande alternativ:
Bästanpassning: - En bästanpassning med minsta kvadratmetoden används för alla datapunkter som faller inom radiens sökområde.
Teoretiska värden - Läget för XYZ-mittpunkten och storleken på den nominella radien visas. Du kan ändra de nominella värdena.
Mätta värdet - XYZ-mittpunkten och storleken på den mätta radien visas. Du kan inte ändra de mätta värdena.
Fliken Etikett/rapportering

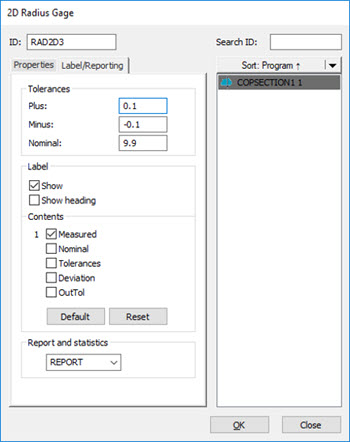

Dialogrutan 2D-radiemätdon - fliken Etikett/rapportering
Fliken Etikett/rapportering i dialogrutan 2D-radiemätdon har följande områden:
Toleranser
Utvärderingsfärgskala definierar standardtoleranserna för 2D-radiemätdonet. Mer information finns i "Ändra utvärderingsfärger" i den centrala dokumentationen för PC-DMIS.
I avsnittet Toleranser kan du ange övre och undre toleranser för radien.
Gör följande för att ange övre, undre och nominella toleranser:
Skriv ett övre toleransvärde i rutan Plus.
Ange det undre toleransvärdet i rutan Minus
Om du använder en CAD-modell definierar tvärsnittets nominella (svart) polylinje den nominella (teoretiska) radien. Om du inte använder en CAD-modell uppdateras det nominella värdet med det inledande mätta värdet. Du kan ändra det nominella värdet.
Märke
Kryssrutan Visa - När den här kryssrutan är markerad visas etiketten och grafiken för 2D-radiemätdonet i Grafikfönstret.
Kryssrutan Visa rubrik - Växlar visningen av rad- och kolumnrubriker på etiketten för 2D-radiemätdonet. När kryssrutan är markerad visas etikettens rad- och kolumnrubriker.
Innehåll
Ordningen på valen av följande kryssrutor definierar i vilken ordning de visas på etiketten. Ordernumret visas till vänster om varje alternativ som väljs. När du avmarkerar en kryssruta ordnas ordningsnumren om för de återstående valda alternativen.
Kryssrutan Mätt - När den här kryssrutan är markerad visas mätdata på etiketten.
Kryssrutan Nominellt - När den här kryssrutan är markerad visas nominella data på etiketten.
Kryssrutan Toleranser - När den här kryssrutan är markerad visas toleransdata på etiketten.
Kryssrutan Avvikelse - När den här kryssrutan är markerad visas data om avvikelser mellan mätta och nominella värden på etiketten.
Kryssrutan Utm tol. - När den här kryssrutan är markerad visas data om utom tolerans på etiketten.
Knappen Standard - Klicka på den här knappen för att ange de nuvarande inställningarna som standardinställningar.
Knappen Återställ - Klicka på den här knappen för att avmarkera alla alternativ i området Innehåll. Då återställs avsnittet till autoinställningskonfigurationen som visar det mätta värdet.
Rapporter och statistik
I detta avsnitt kan du använda alternativen när du ska kontrollera utskriften av resultaten:
STAT - Välj det här alternativet för att skicka utdata till statistikfiler.
RAPPORT - Välj det här alternativet för att skicka utdata till rapporten.
BÅDA - Välj det här alternativet för att skicka utdata till rapporten och statistikfilerna.
INGEN - Välj det är alternativet för att inte skicka någon utdata.
När kommandot körs i PC-DMIS skickas resultaten till den angivna utdatatypen.
Om du väljer STAT eller BÅDA måste det finnas ett föregående STAT/PÅ-kommando i Redigeringsfönstret för att resultaten ska skickas till statistikfilen.
