Skapa ett 2D-radiemätdon med ett tvärsnitt så här:
Skapa ett tvärsnitt.
Information om hur man skapar ett punktmängdstvärsnitt finns i "TVÄRSNITT".
Information om hur man skapar ett rutnätstvärsnitt finns i "Rutnätsåtgärd för TVÄRSNITT".
Klicka på Bildspel av tvärsnitt (
) från verktygsfältet Punktmängd (Visa| Verktygsfält | Punktmängd) för att visa tvärsnittet i en 2D-vy.
Håll Skift nedtryckt och peka på önskad radie. En visningswidget visas. Visningswidgeten visar nominella värden, mätta värden och avvikelsevärden för radien.
2D-radiemätdon som visar nominella värden, mätta värden och avvikelsevärden för radien
Klicka för att välja radien. En dialogruta för widgeten visas.
A - 2D-radiemätdonets ID
B - Radiens nominella värde
C - Algoritm som använts för att beräkna radien
D - Knappen Avbryt
E - Knappen Skapa
F - Använd handtaget för att flytta widgetens dialogruta
G - Radiens avvikelsevärde
H - Radiens mätta värde

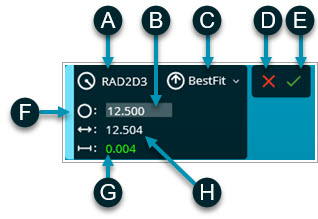

Widgetens dialogruta för 2D-radiemätdon
Från widgetens dialogruta kan du göra följande:
Ändra ID (A) och nominellt värde (B) för 2D-radiemätdonet.
Välja den algoritm som ska användas för att beräkna radien från listan (C).
Klicka på Skapa (E) för att skapa radiemätdonet eller Avbryt (D) för att stänga widgetens dialogruta utan att skapa radiemätdonet.
Positionera om widgeten Det gör du genom att peka på handtaget på widgetens vänstra sida (F). Klicka och dra widgeten i Grafikfönstret för att placera om den.
När du skapar 2D-radiemätdonet skapas dess kopplade kommandon i Redigeringsfönstret. Du kan skapa ytterligare radiemätdon efter behov.
När du skapar ett 2D-radiemätdon kan du använda det i läges- och avståndsutvärderingar samt konstruktioner. Form stöds inte för lägesutvärderingar.
Ändra radiens inställningar så här:
Ändra dem direkt i Redigeringsfönstret.
Klicka på kommandot för radiemätdonet i Redigeringsfönstret och tryck sedan på F9 för att öppna dialogrutan 2D-radiemätdon för att göra dina ändringar.
Så här beräknas 2D-radiemätdonet
När tvärsnittet har både nominella (svart polylinje) och mätta (gul polylinje) värden:
Beräkning av den nominella 2D-radien
Den nominella radien hittas på den närmaste svarta polylinjen med start från den först valda mätpunkten. Den nominella (teoretiska) radien beräknas för en bästanpassad cirkel med minsta kvadratmetoden, där alla nominella punkter som ligger inom standardavvikelsen 0,005 mm används.
Beräkning av den mätta 2D-radien
En bästanpassad cirkel beräknas med minsta kvadratmetoden, där alla mätta punkter på den gula polylinjen som är kopplade till de nominella punkterna används.
När tvärsnittet endast har nominella värden (svart polylinje):
Radien hittas på den närmaste svarta polylinjen med start från den först valda nominella punkten. Den nominella (teoretiska) radien beräknas för en bästanpassad cirkel med minsta kvadratmetoden, där alla nominella punkter som ligger inom standardavvikelsen 0,005 mm används.
När tvärsnittet endast har mätta värden (gul polylinje):
Radien för en bästanpassad cirkel med minsta kvadratmetoden beräknas med start från den först valda mätpunkten. Alla mätpunkter som ligger inom standardavvikelsen 0,050 mm och sökområdet 0,25 mm används för att hitta ytterligare segment som tillhör radien.
