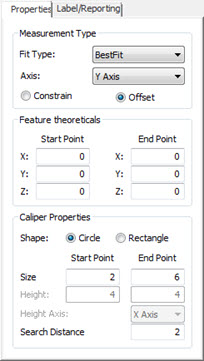

Dialogrutan Mätdon – fliken Egenskaper

Fliken Egenskaper i dialogrutan Mätdon är indelad i följande avsnitt:

Mätningstyp

Bästanpassningstyp: Klicka i listrutan om du vill visa de här alternativen:

Maxanpassning: Detta är standardinställningen. Mätspetsstorleken och söksträckan används sedan för att beräkna skjutmåttets slutpunkter vid de högsta värdena på valda ytor. En "söksträcka" utförs längs med skjutmåttsaxeln för att fastställa vilka punkter som ska ingå.

Bästanpassning: Den minsta kvadratanpassade linjen tillämpas för alla datapunkter inom skjutmåttets mätspetsstorlek och söksträcka. Bästanpassningspunkterna från beräkningen används för att fastställa skjutmåttets längd. Den här alternativa metoden kan användas om scanningsdata innehåller ”brus”, men detta kan medföra att skjutmåttet visas inom punktmängden eller rutnätet.

Axel: Skjutmåttet kan konstrueras längs med X-, Y- eller Z-axeln. Välj Parallellt om du vill konstruera det längs med normalen på den första ytan som väljs. Välj Inget om du vill göra en tillämpning utan begränsning (3D-avstånd mellan två punkter).

Begränsning Välj detta alternativ för göra de två slutpunkterna exakt motsatt varandra längs med den valda axeln.

Offset: Välj detta alternativ som tillåter att två slutpunkter bli offset från varandra i position. Den uppmätta längden är kvar längs den valda axeln.

Teoretiska värden

Startpunkt: Detta alternativ är XYZ-koordinatplatsen där skjutmåttet börjar.

Slutpunkt: Detta alternativ är XYZ-koordinatplatsen där skjutmåttet slutar.

Skjutdonsegenskaper

Form: Välj rätt mätspetsform, Cirkel (standard) eller Rektangel. Om du väljer Rektangel aktiveras alternativen Höjd och Höjd axel.

Alternativet Rektangel aktiveras endast om du väljer alternativet X-axel, Y-axel eller Z-axel i avsnittet Mättyp. Om du väljer Parallell eller Inget inaktiveras alternativet Rektangel.

Storlek / Bredd: Skjutmåttets mätspetsar kan ha kan ha olika storlekar vid start och slut. Ange värden för Storlek på startpunkt och slutpunkt för mätspetsens cirkel, eller värden för Bredd på startpunkt och slutpunkt för en rektangulär mätspets. När avståndet beräknas slutar mätspetsen mäta vid den högsta punkten på samma sätt som ett skjutmått.

Höjd: Dessa värden definierar höjden på en rektangulär mätspets Startpunkt och Slutpunkt. Höjden löper längs med den valda axeln. Alternativet aktiveras endast för rektangulära skjutmått.

Höjd axel: Välj alternativ i listan för att ange axeln som ska användas vid styrning av rotationen av rektangeln. Alternativet aktiveras endast för rektangulära skjutmått.

Söksträcka: Detta värde definierar längden, från den nominella punkten, på vardera sidan om den mätta punkten. Söksträckan längs med skjutmåttets mätspetsform skapar en cylindrisk zon. Alla data inom denna zon utvärderas för att bestämma skjutmåttets höga punkt.

För mer info, se ämnet "Skapa ett skjutmått".

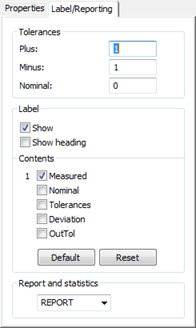

Dialogrutan Skjutmått – fliken Etikett/rapportering

Fliken Etikett/rapportering i dialogrutan Mätdon är indelad i följande avsnitt:

Avsnittet Toleranser

Standardtoleranser för skjutmått definieras av utvärderingsfärgskalan. För mer information, se i "Redigera utvärderingsfärger" i grunddokumentationen om PC-DMIS.

I avsnittet Toleranser kan du ange övre och undre toleranser för skjutmåttslängden.

Så här anger du övre, undre och nominella toleranser:

1. Skriv ett övre toleransvärde i rutan Plus.

2. Ange det undre toleransvärdet i rutan Minus

Om en CAD-modell används bestäms den nominella (teoretiska) skjutmåttslängden av CAD. Om ingen CAD-modell används uppdateras det nominella värdet med det ursprungliga uppmätta värdet. Det nominella värdet kan redigeras.

Avsnittet Etikett

Kryssrutan Visa: Om den här kryssrutan markeras, visas skjutmåttets etikett och grafik i Grafikfönstret.

Kryssrutan Visa rubrik: Här växlar du visning av rad- och kolumnrubriker för etiketten Skjutmått. När denna kryssruta är markerad visas etikettens rad- och kolumnrubriker.

Området Innehåll

Ordningen på valen av följande kryssrutor definierar i vilken ordning de visas på etiketten. Ordernumret visas till vänster om varje alternativ som väljs. När du avmarkerar en kryssruta ordnas ordningsnumren om för de återstående valda alternativen.

Kryssrutan Mätt: När denna kryssruta markeras, visas mätdata på etiketten.

Kryssrutan Nominellt: När denna kryssruta markeras, visas nominella data på etiketten.

Kryssrutan Tolerans: När denna kryssruta markeras, visas data för tolerans på etiketten.

Kryssrutan Avvikelse: När denna kryssruta markeras, visas data om avvikelser mellan mätta och nominella värden på etiketten.

Kryssrutan UTOM_TOL: När denna kryssruta markeras, visas data för utom tolerans på etiketten.

Knappen Standard: Klicka i kryssrutorna för att ange dem som standardinställningar.

Knappen Återställ: Klicka om du vill avmarkera alla kryssrutor i området Innehåll. Då återställs avsnittet till autoinställningskonfigurationen som visar det mätta värdet.

Avsnittet Rapporter och statistik

I detta avsnitt kan du använda alternativen när du ska kontrollera utskriften av resultaten:

STAT – skickar utdata till statistikfiler

RAPPORT - skickar utdata till rapporten

BÅDA - skickar utdata till både rapporten och statistikfiler

INGEN - skickar inte utskriften

När kommandot exekverad i PC-DMIS, skickas resultaten till den angivna utskriftstypen.

Om du väljer Stat eller Båda måste det finnas ett föregående STAT/PÅ-kommando i Redigeringsfönstret för att resultaten ska skickas till statistikfilen.

De poster som visas i textformat för resultatet definieras av kommandot Utvärderingsformat i din mätrutin. Mer information finns i avsnittet "Utvärderingsformat" i grunddokumentationen om PC-DMIS.
