Diameter - Värdet i rutan definierar konens diameter.
Längd - Värdet i rutan ger längden (höjden) på konens axel. Längdparametern används endast för nominella värden. En verklig längdmätning utförs inte av PC-DMIS.
Inre/yttre - Den här parametern avgör om konen är en inre kon (hål) eller en yttre kon (tapp).
Till skillnad från de flesta andra laserautoelement ska du använda negativa värden för värdet Överscan på fliken Egenskaper, laserscan i Mäthuvudsverktyg.
Detta begränsar mätningen i det koniska området längs konens axel.
Djup – Den här parametern styr läget på laserns fokuseringspunkt i relation till konens ytterdiameter (yttre kon) eller konens centrumaxel (inre kon). Detta gör att du kan styra hur laserremsan faller på konens yta genom att ange hur långt ifrån eller hur nära konens yta lasern ska vara. Om djupet anges som 0 beräknas elementet vid ytplanets höjd, vilket innebär att data från den minsta möjliga höjden från ytplanet används. För alla övriga djupvärden görs beräkningen vid det angivna djupet.
Centrumoffset – Det här värdet definierar centrum för tappens kondel.
Söklängd – Det här värdet identifierar längden på kondelen.
Djupvärdet återgår till standardvärdet noll för ett planeelement utan utskjutande kanter. Du bör endast ändra till ett annat värde om detta är ett specifikt krav från detaljritningen. Annars kommer PC-DMIS att försöka lokalisera punkter vid det specificerade djupet. Detta resulterar i ett beräkningsfel från elementextraheringsmodulen.

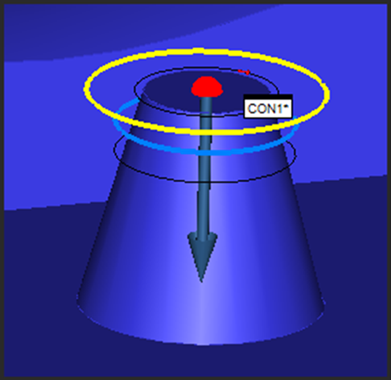

Exempel på yttre kon i Grafikfönstret med visning av följande:
Diameter (övre svart cirkel)
Längd (nedre svart cirkel)
Djup (blå cirkel)
Mittpunkt (gul cirkel).

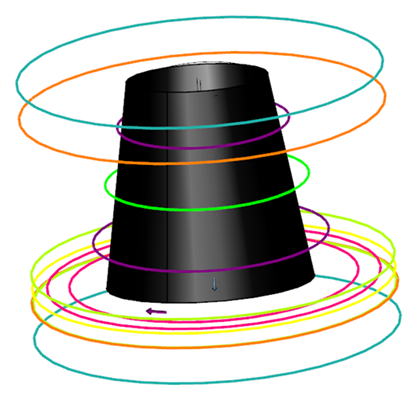

Exempel på yttre tappkon i Grafikfönstret med visning av följande:
Söklängd (lila cirklar)
Centrumoffset (limegrön cirkel)
Punktsegregering (orangea cirklar)
Mittpunkt (gul cirkel).
Klippningsplan (ljusgrön cirkel)
Överscan (havsgröna cirklar)
Ringband (rosa cirklar)
