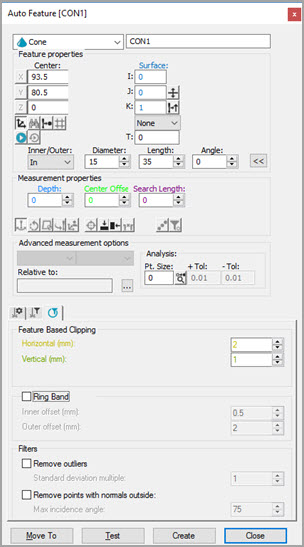

Dialogrutan Autoelement – kon
Så här mäter du en kon med en lasersensor:
Öppna dialogrutan Autoelement och välj Kon.
Välj Inre eller Yttre från rutan Inre/yttre.
Gör något av följande:
Klicka i CAD-modellen för att ge konen ett läge och en vektor. Skriv manuellt in övrig information.
Flytta maskinen till konens läge med hjälp av fliken Laser i Grafikfönstret. Klicka sedan på Läs av koordinat (punkt) från läge i området Egenskaper (
) för element. Skriv in övrig information manuellt så som värden för inre/yttre, diameter, längd och andra parametrar.
Ange manuellt all teoretisk information för X, Y, Z, I, J, K, inre/yttre-värde, diameter, längd, djup och andra parametrar.
Ange den information som behövs på flikarna i Mäthuvudsverktyg. Gå igenom flikarna med egenskaper för laserscan, laserfiltrering och laserklippning för att ange informationen.
Klicka på knappen Testa om du vill testa elementet.
Varning! Med denna åtgärd flyttas maskinen. Håll dig undan från maskinen så att du inte skadar dig. Undvik maskinskador genom att köra maskinen på en låg hastighet.
Klicka på Skapa och sedan på Stäng.
Läge- och riktningsvektorn för elementet definierar konens centrumaxel.
Mer:
Konkommandots text i kommandoläget
