Klicka på knappen Rutnätsåtgärd (
) i verktygsfältet Rutnät (Visa | Verktygsfält | Rutnät) för åtkomst till dialogrutan Rutnätsåtgärd. Dialogrutan är också åtkomlig från menyn (Infoga | Rutnät | Åtgärd).
Rutnätets åtgärdskommandon listade nedan utför olika åtgärder på ett rutnätsobjekt. Enheterna för dessa kommandon definieras av mätrutinen.
Licensen för rutnät ska aktiveras för att kunna använda eller öppna detta alternativ.
Skapa en rutnätsåtgärd:
Klicka på knappen Rutnätsåtgärd () i verktygsfältet Rutnät (Visa | Verktygsfält | Rutnät) för åtkomst till dialogrutan Rutnätsåtgärd. Dialogrutan är också åtkomlig från menyn (Infoga | Rutnät | Åtgärd).
Om det inte finns något rutnätsobjekt inaktiveras knappen Rutnätsåtgärd i PC-DMIS. Klicka på Rutnät (
) för att skapa ett tomt rutnätsobjekt.

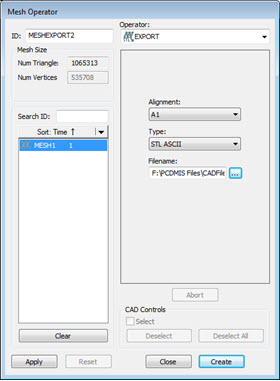

Dialogrutan Rutnätsåtgärd
Välj typ av åtgärd när du ska skapa from från listan Åtgärd.
Markera rutnätet i rutan Elementlista.
Välj alternativen som ska användas. De tillgängliga alternativen beror på typen av åtgärd som du valt.
Klicka på Skapa. PC-DMIS infogar kommandot i Redigeringsfönstret. Exempelvis, är åtgärdskommando för EXPORT RUTNÄT/ÅTGÄRD,EXPORT.
Ett exempel på rutnätskommando är för EXPORT RUTNÄT/ÅTGÄRD,EXPORT.
RUTNÄTEXPORT1=RUTNÄT/ÅTGÄRD,EXPORT,FORMAT=STL ASCII,FILNAMN=F:\TRÄNING\TEST1_STL.STL,
REF,RUTNÄT1,,
