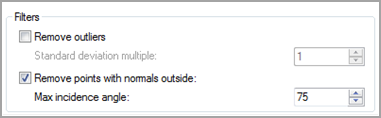

Elementextrahering - området Filter
Ta bort extremvärden - När du markerar den här kryssrutan så tas extremvärden bort från elementet baserat på värdet för alternativet Sigmafaktor. Kryssrutan Ta bort extremvärden gäller endast för följande autoelement: kon, cylinder, flush och spel, plan, sfär och ytpunkt.
För 2D-laserautoelement (cirkel, polygon, rundats spår och rätvinkligt spår) är filtret Ta bort extremvärden endast tillgängligt om värdet för Djup i området Mätegenskaper i dialogrutan Autoelement är satt till 0 (noll).

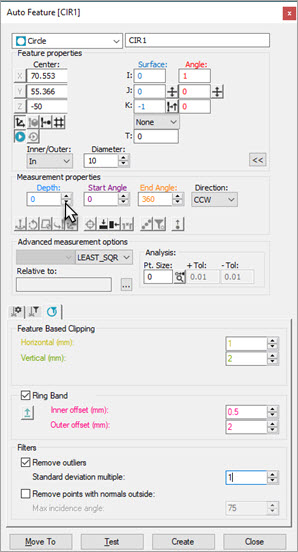

Exempel på att sätta Djup till 0 (noll) för att aktivera filteralternativet Ta bort extremvärden.
Elementextraheraren beräknar elementet internt två eller flera gånger vid det första försöket för att erhålla standardavvikelsen baserat på alla punkter.
I efterföljande försök beräknas elementet om baserat enbart på punkter som ligger inom området för extremvärden multiplicerade med Σ. Sigma är området, i den Gaussiska fördelningen av avvikelser, där 68,2 % av de bästa punkterna som används för att anpassa elementet ligger.
Sigmafaktor - Värdet för detta alternativ definierar selektiviteten av filtret. Det kan vara ett allmänt reellt tal större än 0. Om m är det valda värdet innebär det att alla scanpunkter vars avvikelse från den extraherade konen är större än m x standardavvikelsen (det vill säga, standardavvikelsen för mätpunkterna med avseende på det beräknade elementet) tas bort från beräkningen. Ett lägre värde på m ger ett mer selektivt filter.

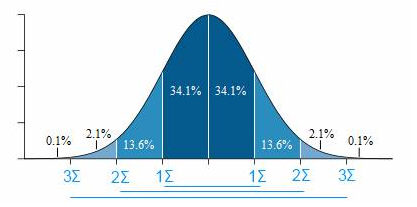

Den första beräkningen av standardavvikelsen beräknas därmed utifrån alla punkter. I en normalfördelning kan detta representeras enligt:
Detta innebär att de bästa punkterna ligger i intervallet från 0 till 1Σ. Om du till exempel endast vill hämta punkter i det här intervallet måste du ange ett extremvärde mellan 0 och 1. Sämre resultat erhålls om du använder högre extremvärden.
Ta bort punkter med normaler utanför:
När du aktiverar den här inställningen görs en jämförelse i PC-DMIS av den beräknade normalen för varje scannad punkt i klippningszonen mot elementens teoretiska normal (eller CAD-ytan för 3D-element).
Den här parametern är endast tillgänglig för laserautoelement av typen cirkel, kon, cylinder, kantpunkt, flush och spel, plan, polygon, rundat spår, sfär, rätvinkligt spår och ytpunkt. För kantpunkter och flush- och spelelement används 2D-filtermetoden.
Vid mätning av laserelement används det här filtret för att utesluta scannade punkter på den motsatta sidan av detaljen eller på intilliggande ytor. Ju lägre värde du anger för alternativet Max infallsvinkel, desto fler punkter utesluts.
Effekten av filtret Max infallsvinkel aktiveras när knappen Visa/Dölj segregerade punkter (
) på fliken Egenskaper, laserscan i dialogrutan Autoelement aktiveras.
