Det finns tre metoder för beräkning av laserpunkten: Plan, Sfärisk och Utökad ytpunkt. Det finns mer information om metoderna i Beräkningsmetoder.

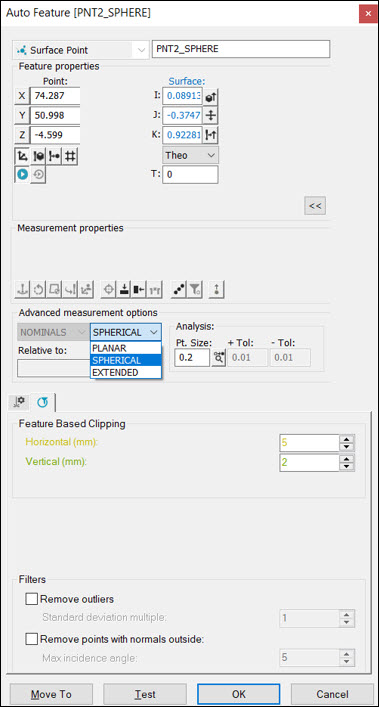

Dialogrutan Autoelement - Ytpunkt
Gör följande för att mäta en laserytpunkt med en lasersensor:
Öppna dialogrutan Autoelement (Infoga | Element | Auto | Punkt) och klicka på Ytpunkt.
Gör något av följande:
Klicka på CAD-modellen i Grafikfönstret för att ge punkten ett läge och en vektor. Skriv manuellt in övrig information.
Flytta maskinen till punktens läge med hjälp av fliken Laser i Grafikfönstret. Klicka sedan på Läs av koordinat (punkt) från läge i området Egenskaper (
) för element. Skriv manuellt in övrig information.
Skriv manuellt in all teoretisk information för x, y, z, i, j, k osv.
Ange den nödvändiga information på flikarna i Mäthuvudsverktyg. Gå igenom flikarna Egenskaper, laserscan, Laseregenskaper, filter och Laseregenskaper, laserklippområde och ange informationen.
Klicka på knappen Testa om du vill testa elementet.
Varning! Med denna åtgärd flyttas maskinen. Håll dig undan från maskinen så att du inte skadar dig. Undvik maskinskador genom att köra maskinen på en låg hastighet.
Klicka på Skapa och sedan på Stäng.
