I PC-DMIS finns det grafiska överlagringar som ritas ovanpå eller runt de element som skapas eller ändras i Grafikfönstret. Dessa överlagringar ger dig ett visuellt perspektiv för att matcha färgade parametrar eller inställningar i Mäthuvudsverktyg och i dialogrutan Autoelement.
De visuella överlagringarna kan slås på och av med ikonen Verktyg för visning PÅ/AV som finns på fliken Egenskaper, laserscan i Mäthuvudsverktyg (Visa | Övriga fönster | Mäthuvudsverktyg).
Ikonen Verktyg för visning PÅ/AV
Nedan visas några exempel. Dessa exempel täcker alla möjliga grafiska överlagringar.
Förklaringar för färgade överlagringar
Gul linje eller cirkel – Regionen Överscan.
Blå linje eller cirkel – Elementets djupvärde.
Röd linje - Elementets indrag.
Lila cirkel - Elementets distans.
Rosa cirklar eller rektanglar - Elementets ring.
Överlagringar för koner och cylindrar
CNC-cylindrar och koner har uppritade gränser (start- och slutpunkter plus värdet Överscan) i ljus havsgrön färg. Se bilden med exemplet på en CNC-kon nedan.
Cylindrar och koner i Portable (eller element med endast elementextrahering) har uppritade gränser (start- och slutpunkter minus värdet för vertikal klippning) i limegrön färg. Se bilden med exemplet på en cylinder i Portable nedan.
För information om specifika parametrar eller element, går du till lämpligt ämne i avsnittet "Skapa autoelement med en lasersensor" i den här dokumentationen om PC-DMIS Laser.
Några exempel på element med överlagringar

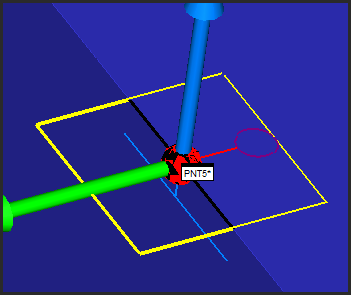

Exempel på kantpunktsautoelement
Exempel på cirkelautoelement

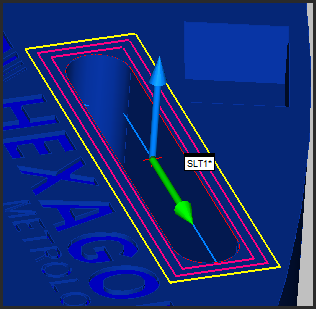

Exempel på spårautoelement
Exempel på autoelement av typen CNC-kon
Exempel på autoelement av typen cylinder i Portable
