Med alternativen i gruppen CAD-val visas CAD-koordinaterna för ett Audielement och du kan utföra CAD-funktioner.
Elementalternativ

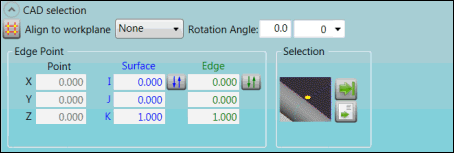

Följande grafik visar alternativet för PP- och EEP-element:
CAD-urvalsgrupp för PP- och EEP-element
Beskrivningar
I följande tabell beskrivs funktionerna. Alternativen som visas beror på elementet som du skapar. Beskrivningar av ikonerna som visas i den här gruppen finns i "Använda ikoner".
Alternativ |
Beskrivning |
Listrutan Upprikta mot arbetsplan |
Välj objektet från listan för att upprikta elementet mot det aktuella arbetsplanet. |
Rutan Rotationsvinkel |
Ange rotationsvinkeln på snittplanet. |
Listruta |
Välj CAD-brytavståndet från klickpunkten. Ett värde på "0" betyder att avståndet är obegränsat. |
Området Kantpunkt |
Rutorna X-, Y- och Z-punkt: I dessa rutor visas nominella värden för X, Y och Z i elementets läge. Rutorna I-, J- och K-yta: I dessa rutor visas elementets ytlägen. Kant-rutor: I dessa rutor visas den beräknade anloppsriktningen (vektorn) för kantmätpunkten eller punkterna. |
Området Val |
I den här bilden visas navigeringssökvägen. |
