Komplettera den allmänna elementparametergruppen för ett Audielement

Använd alternativen i gruppen Allmänna elementparametrar om du vill definiera allmänna parametrar för ett Audielement.

Elementalternativ

I följande grafik visas alternativen för varje element.

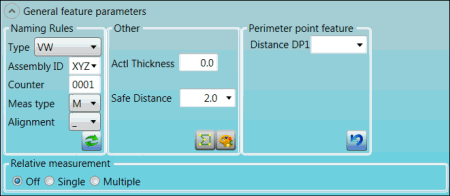

PP-element:

Allmän elementparametergrupp för PP-element

Allmän elementparametergrupp för PP-element

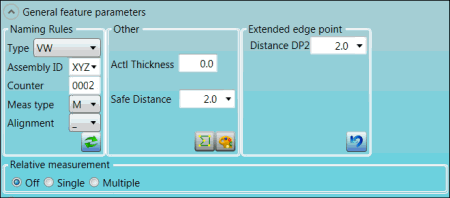

EEP-element:

Allmän elementparametergrupp för EEP-element

Allmän elementparametergrupp för EEP-element

Beskrivningar

I följande tabell beskrivs funktionerna. Alternativen som visas beror på elementet som du skapar. Beskrivningar av ikonerna som visas i den här gruppen finns i "Använda ikoner".

Alternativ

Beskrivning

Området Namnregler

Listan Typ: Välj en typ av namnregel:

  • Ingen: Namnregel i PC-DMIS

  • VW: Namnregel för Volkswagon

Rutan Räknare: Skriv in den fyrsiffriga elementräknaren.

Följande alternativ visas när du väljer typen VW:

  • Listan Grupp-ID: Välj det 3-siffriga ID:t för gruppen.

  • Listan Mättyp: Välj mättyp:

  • M: Seriell mätning (Messpunkt)

  • F: Funktionell mätning (Funktionsmass)

  • B: Stödpunktsmätning (Bemusterungspunkt)

  • Q: Rapportmätning (Q_Berichtsmass)

  • Listan Uppriktning: Välj uppriktning:

  • _: Koordinatsystem för fordon (RPS-Ausrichtung)

  • Z: Relativt (Bezug zu einem anderem Messelement)

  • A: Lokal uppriktning A (lokales Ausrichtsystem A)

  • B: Lokal uppriktning B (lokales Ausrichtsystem B)

Området Annan

Rutan Mätt tjocklek: Skriv in tjockleken som ska användas som aktuellt värde i yt- eller kantvärden för elementet.

Listan Säkerhetsavstånd: Skriv in rörelseavståndet före och efter mätning.

Området Omkretspunktelement

Listan Avstånd DP1

Området Utökad kantpunkt

Listan Avstånd DP2

Området Relativ mätning

Alternativet Av: Välj det här alternativet om du inte vill göra en relativ mätning.

Alternativet Enskilt: Välj det här alternativet om du vill mäta ett enskilt element i listan XYZ. Listan XYZ visas när du väljer Enskild:

Området Relativ mätning – alternativet Enskilt

Alternativet Enskilt

Alternativet Flera: Välj det här alternativet om du vill mäta flera element (ett för varje axel) från listorna X, Y och Z. Listorna visas när du väljer Flera:

Området Relativ mätning – alternativet Flera

Alternativet Flera

Mer:
