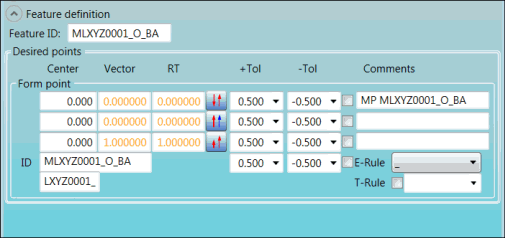

I den här rutan visas kombinationen av bokstäver och siffror som identifierar elementet.

När du håller pekaren över ett alternativ i det här området visas ett skärmtips om alternativet.

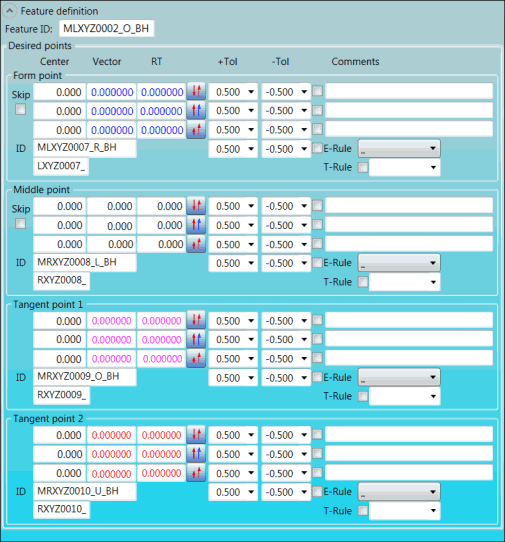

Alla dessa områden har samma objekt, som beskrivs nedan:

Området Formpunkt
Området Mittpunkt
Området Tangentpunkt 1
Området Tangentpunkt 2

• Rutorna Centrumpunkt: I dessa rutor visas X-, Y- och Z-koordinater för elementet.

• Vektor-rutor: I dessa rutor visas I-, J- och K-värden för elementets vektor i mätningen.

• RT-rutor: Skriv in I-, J- och K-värdena för elementets RT (rapportvektor) för utvärdering av punkten.

• Listor med +Tol: Välj de övre toleranserna för X-, Y-, Z- och RT-utvärderingsaxlarna.

• Listor med -Tol: Välj de undre toleranserna för X-, Y-, Z- och RT-utvärderingsaxlarna.

• Kryssrutorna Utskrift X-axel, Utskrift Y-axel, Utskrift Z-axel och Utskrift RT-axel: Om du vill skriva toleranser till Redigeringsfönstret och till rapporter (när PC-DMIS har konfigurerats med lagring av information i ett format som kan visas som text) markerar du kryssrutan för varje tolerans som du vill skriva ut. Kryssrutan för varje axel som behöver utvärderas med det alternativ som du har valt i listan U-regel markeras automatiskt (och gråtonas). Du kan bara ändra de här kryssrutorna genom att välja ett annat alternativ i listan U-regel.

• Rutorna Kommentarer: Skriv kommentarer i de här rutorna. Kommentarerna visas framför utvärderingarna i rapporter om PC-DMIS har konfigurerats med lagring av information i ett format som kan visas som text.

• Listan U-regel: Välj U-regel (utvärderingsregel) som ska definiera vilken axel toleransen tillämpas på. Visa en beskrivning av ett alternativ genom att hålla muspekaren över alternativet. Alternativet som du väljer visas som ett tillägg i ID:t i rutan ID.

• Rutan T-regel: Använd den här rutan om du vill spara de aktuella toleranserna i en T-regel (toleransregel). Detta är praktiskt för toleranser som du använder ofta, som -0,3 och 0,3. Du kan även återkalla toleranser för en befintlig T-regel och ta bort en T-regel.

• • Om du vill spara de aktuella toleranserna i listorna +Tol och -Tol skriver du ett namn på T-regeln i rutan T-regel, högerklickar i rutan och väljer Spara:

Alternativen Spara och Ta bort

T-regeln visas i listan.

• • Om du vill återkalla toleranser för en befintlig T-regel väljer du regeln i listan.

  • Om du vill ta bort en T-regel väljer du regeln som du vill ta bort, högerklickar och väljer Ta bort.

• Rutan ID: I den här rutan visas elementets ID. ID:t på utvärderingen visas under den här rutan.

• Kryssrutan Hoppa över: Välj det här alternativet om du inte vill mäta den motsvarande punkten.
