Med alternativen i gruppen CAD-val visas CAD-koordinaterna för ett konturelement och du kan utföra CAD-funktioner.
För konturelement är koordinaterna en eller flera CAD-punkter som definierar snittplan, startpunkt och slutpunkt i profilen där konturpunkterna finns.
Till exempel:

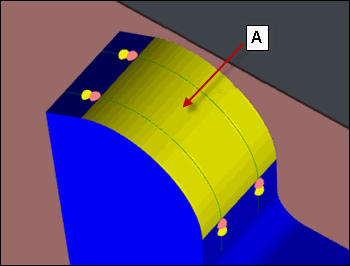

A. Klicka på en punkt om du vill välja på den krökta ytan

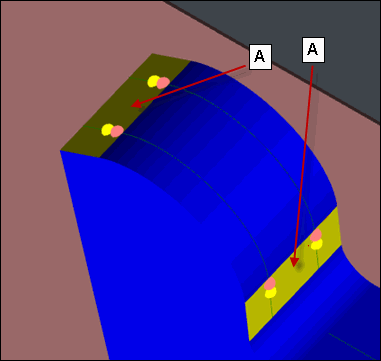

A. Klicka på punkterna som du vill välja på de två plana ytorna.

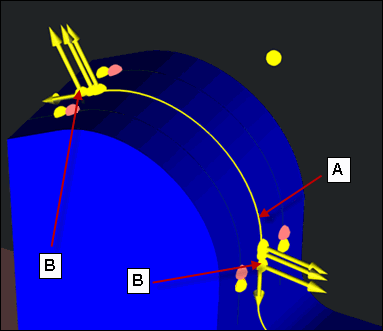

A. Snittplan
B. CAD-punkter som visas i området CAD-val
Exempel på punkt som du vill välja i CAD
När du väljer en punkt i CAD för ett konturelement måste du klicka i närheten av en gräns. Den valda punkten projiceras på gränsen och anger riktningen på skivan. Till exempel:

A. Rätt val av punkt i CAD
Klicka inte i mitten av ytan. I så fall blir resultatet fel. Till exempel:

A. Fel val av punkt i CAD
Visa den valda ytan och motsvarande gränser genom att hålla Skift-tangenten nedtryckt, placera pekaren över CAD-ritningen och sedan klicka i närheten av en gräns eller gränslinje.
Elementalternativ
I följande grafik visas alternativen för varje element.

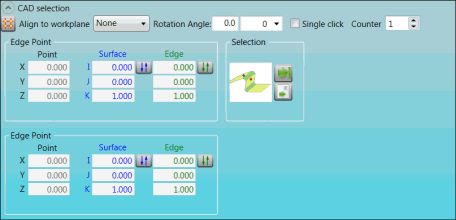

BA- och BD-element
CAD-urvalsgrupp för BA- och BD-element

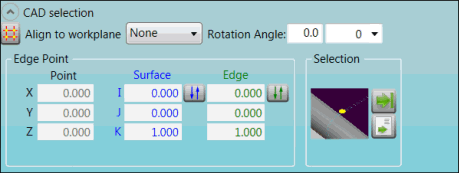

BF-, BH- och BK-element:
CAD-urvalsgrupp för BF-, BH- och BK-element

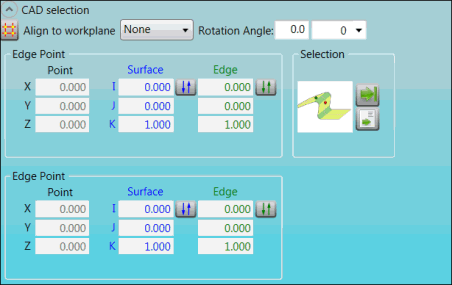

BM- och BN-element

CAD-urvalsgrupp för BM- och BN-element

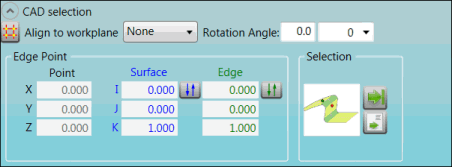

BP-element:

CAD-urvalsgrupp för BP-element
Beskrivningar
I följande tabell beskrivs funktionerna.
Beskrivningar av ikonerna som visas i den här gruppen finns i "Använda ikoner".
| Alternativ | Beskrivning |
Rutan Rotationsvinkel |
Ange rotationsvinkeln på snittplanet. |
Listruta |
Ange eller välj CAD-brytavståndet från klickpunkten. Ett värde på "0" betyder att avståndet är obegränsat. |
Klicka i kryssrutan |
Om du vill aktivera enklicksval i CAD klickar du i den här kryssrutan. Om du vill aktivera flerklicksval i CAD och visa listan Räknare avmarkerar du kryssrutan. |
Listan Räknare |
Välj antalet ESF-element av den här typen i mätrutinen. |
Listan Upprikta mot arbetsplan |
Välj arbetsplanet. |
Området Kantpunkt |
Rutorna X-, Y- och Z-punkt: I dessa rutor visas nominella värden för X, Y och Z i elementets läge. Rutorna I-, J- och K-yta: I dessa rutor visas elementets ytlägen. Kant-rutor: I dessa rutor visas den beräknade anloppsriktningen (vektorn) för kantmätpunkten eller punkterna. |
Området Val
|
I den här bilden visas navigeringen vid enklicksval eller flerklicksval i CAD. |
Området Val
|
I den här bilden visas navigeringssökvägen. |
