I den här rutan visas kombinationen av bokstäver och siffror som identifierar elementet.

När du placerar muspekaren över ett alternativ i det här området visas ett skärmtips om alternativet.

Alla dessa områden har samma objekt nedan:

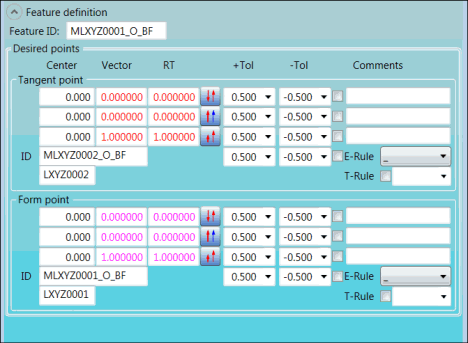

Området Formpunkt (BF, BH, BK och BP)

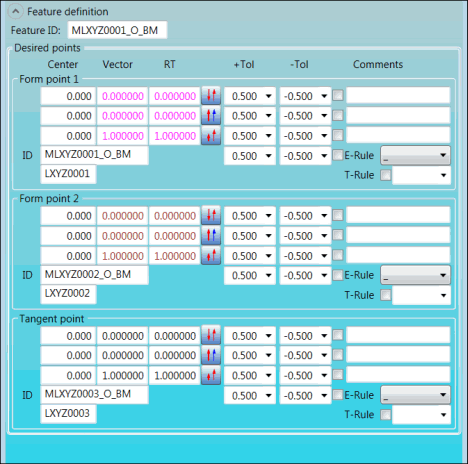

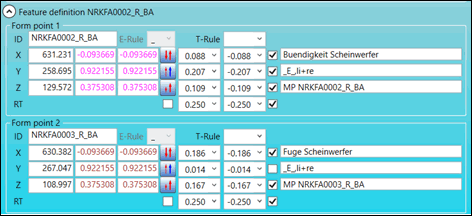

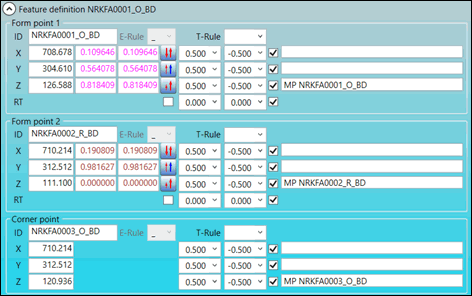

Områdena Formpunkt 1 och Formpunkt 2 (BA, BM och BN)

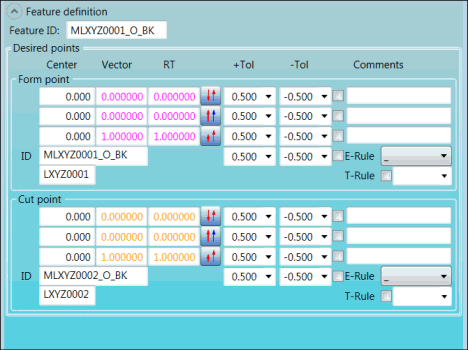

Området Snittpunkt (BK)

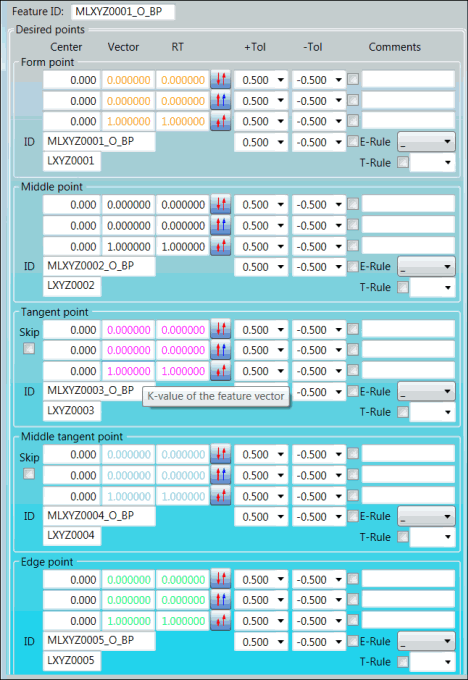

Området Kantpunkt (BP)
Området Tangentpunkt (BF, BH, BM, BN och BP)
Området Mellantangentpunkt (BH och BP)

• Rutorna Centrumpunkt: I dessa rutor visas X-, Y- och Z-koordinater för elementet.

• Vektor-rutor: I dessa rutor visas I-, J- och K-värden för elementets vektor i mätningen.

• RT-rutor: Skriv in I-, J- och K-värdena för elementets RT (rapportvektor) för utvärdering av punkten.

• Listor med +Tol: Välj de övre toleranserna för X-, Y-, Z- och RT-utvärderingsaxlarna.

• Listor med -Tol: Välj de undre toleranserna för X-, Y-, Z- och RT-utvärderingsaxlarna.

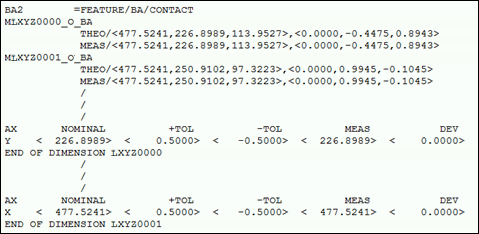

• Kryssrutorna Utskrift X-axel, Utskrift Y-axel, Utskrift Z-axel och Utskrift RT-axel: Om du vill skriva toleranser till Redigeringsfönstret och till rapporter (när PC-DMIS har konfigurerats med lagring av information i ett format som kan visas som text) markerar du kryssrutan för varje tolerans som du vill skriva ut. Kryssrutan för varje axel som behöver utvärderas med det alternativ som du har valt i listan U-regel markeras automatiskt (och gråtonas). Du kan bara ändra de här kryssrutorna genom att välja ett annat alternativ i listan E-regel.

• Rutorna Kommentarer: Skriv kommentarer i de här rutorna. Kommentarerna visas framför utvärderingarna i rapporter om PC-DMIS har konfigurerats med lagring av information i ett format som kan visas som text.

• Listan U-regel: Välj U-regel (utvärderingsregel) som ska definiera vilken axel toleransen tillämpas på. Om du vill se en beskrivning av ett alternativ placerar du muspekaren över alternativet. Alternativet som du väljer visas som ett tillägg i ID:t i rutan ID.

• Rutan T-regel: Använd den här rutan om du vill spara de aktuella toleranserna i en T-regel (toleransregel). Detta är praktiskt för toleranser som du använder ofta, som -0,3 och 0,3. Du kan även återkalla toleranser för en befintlig T-regel och ta bort en T-regel.

• • Om du vill spara de aktuella toleranserna i listorna +Tol och -Tol skriver du ett namn på T-regeln i rutan T-regel, högerklickar i rutan och väljer Spara:

Alternativen Spara och Ta bort

T-regeln visas i listan.

• • Om du vill återkalla toleranser för en befintlig T-regel väljer du regeln i listan.

  • Om du vill ta bort en T-regel väljer du regeln som du vill ta bort, högerklickar och väljer Ta bort.

• Rutan ID: I den här rutan visas elementets ID. ID:t på utvärderingen visas under den här rutan.

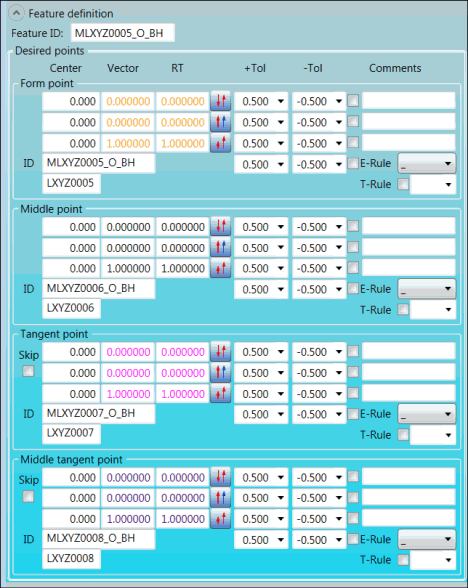

Området Mittpunkt (BH och BP): En fullständig beskrivning finns i MID_PT i standarden VW 101 26: 2011-03.

Kryssrutan Hoppa över (BH och BP): Det här alternativet är tillgängligt för valfria tangent- och mellantangentpunkter. Markera kryssrutan om du inte vill mäta den motsvarande tangentpunkten.

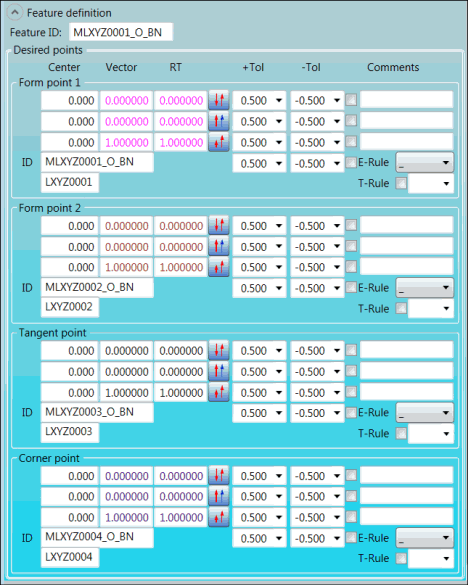

Området Hörnpunkt (BN): En fullständig beskrivning finns i COR_PT i standarden VW 101 26: 2011-03.
