Komplettera den allmänna elementparametergruppen för ett konturelement

Använd alternativen i gruppen Allmänna elementparametrar om du vill definiera allmänna parametrar för ett konturelement. De tillgängliga alternativen beror på typen som har valts i området Typ av mätning.

Området Typ av mätning

Det här området visas inte för BD-elementet eftersom det endast stöder den optiska mättypen.

I följande grafik visas alternativen för varje element.

BA-, BM- och BN-element

Alternativ för taktil mätning

Alternativ för optisk mätning

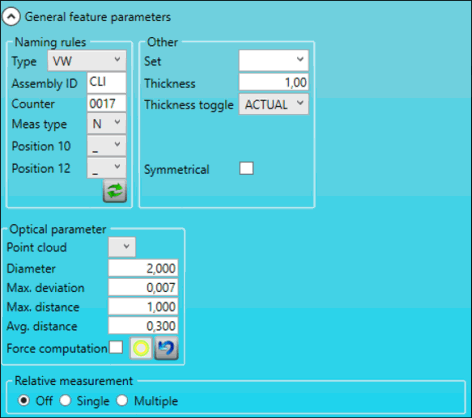

BD-element

Alternativ för optisk mätning

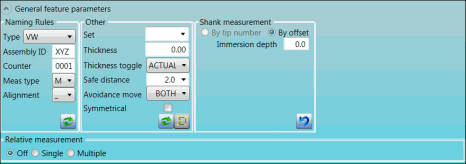

BF-element

Alternativ för taktil mätning

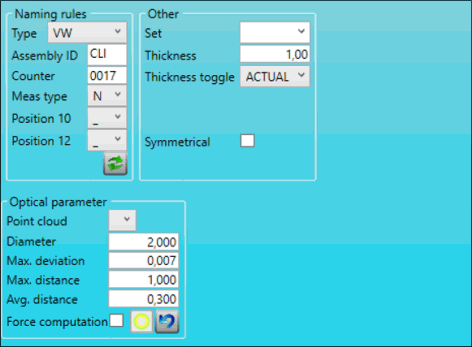

Alternativ för optisk mätning

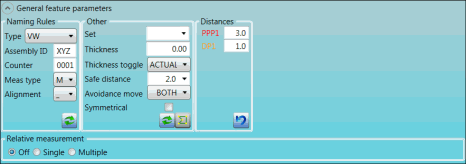

BH- och BP-element

Alternativ för taktil mätning

Alternativ för optisk mätning

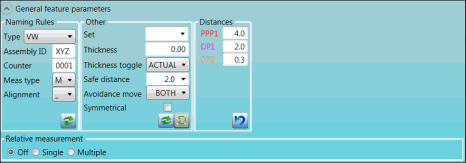

BK-element

Alternativ för taktil mätning

Alternativ för optisk mätning

Beskrivningar

I följande tabell beskrivs funktionerna.

Beskrivningar av ikonerna som visas i den här gruppen finns i "Använda ikoner".

Alternativ

Beskrivning

Området Namnregler

Listan Typ: Välj en typ av namnregel:

  • Ingen: Namnregel i PC-DMIS

  • VW: Namnregel hos Volkswagen

Rutan Räknare: Skriv in den fyrsiffriga elementräknaren.

Följande alternativ visas när du väljer typen VW:

  • Rutan Grupp-ID: Skriv in det 3-siffriga ID:t på gruppen.

  • Listan Mättyp: Välj mättyp:

  • M: Seriell mätning (Messpunkt)

  • F: Funktionell mätning (Funktionsmass)

  • B: Stödpunktsmätning (Bemusterungspunkt)

  • Q: Rapportmätning (Q_Berichtsmass)

  • Listan Uppriktning: Välj uppriktning:

  • _: Koordinatsystem för fordon (RPS-Ausrichtung)

  • Z: Relativt (Bezug zu einem anderem Messelement)

  • A: Lokal uppriktning A (lokales Ausrichtsystem A)

  • B: Lokal uppriktning B (lokales Ausrichtsystem B)

  • R: Uppriktningstyp R

Området Annan

Listan Uppsättning: Välj namnet på elementgruppen.

Rutan Mätt tjocklek: Skriv in tjockleken som ska användas som aktuellt värde i yt- eller kantvärden för elementet.

Listan Växla tjocklek PÅ/AV: Välj tjockleksinställning:

  • INGEN: Ingen tjocklek tillämpas även om du anger ett tjockleksvärde.

  • AKTUELLT: Tjockleken tillämpas.

Listan Säkerhetsavstånd: Ange eller välj rörelseavståndet före och efter mätning.

Listan Kringgående rörelse: Anger när en kringgående rörelse ska användas.

  • INGEN (ingen kringående rörelse)

  • BÅDA (både före och efter mätning av elementet)

  • FÖRE (endast före mätning av elementet)

  • EFTER (endast efter mätning av elementet)

Kryssrutan Symmetriskt: Om det här elementet även finns på den andra sidan av fordonet markerar du den här kryssrutan.

Området Avstånd

Rutan PPP1: Ange avståndet för den första preliminära mätpunkten.

Rutan DP1: Ange avstånd för den första önskade mätpunkten.

Rutan PPP2: Ange avståndet för den andra preliminära mätpunkten.

Rutan DP2: Ange avståndet för den andra önskade mätpunkten.

Området Skaftmätning

En punkt mäts med ett skaft. Skaftmätningsalternativen blir tillgängliga när det finns sex eller fler aktiva mätspetsar med skaft i mäthuvudsfilen. Om alternativen är inaktiverade bör du kontrollera att rätt mäthuvud har monterats.

Välj typ av skaftmätning:

  • Alternativet Efter mätspetsnummer: Välj detta alternativ om du har skapat ett mäthuvud med två mätspetsar på en och samma startpunkt. En mätspets representerar en kula och den andra mätspetsen representerar ett skaft. Mätspetsnumret för kulan är mellan 1 och 5. Mätspetsnumret för skaftet är kulans nummer plus 5. ESF-kommandot ändrar mätspetsnumret vid mätning av en punkt med skaftet. Till exempel 1 ändras till 6, 2 till 7, 3 till 8, 4 till 9 och 5 till 10.

  • Alternativet Med offset: Välj detta alternativ om du vill mäta en punkt längs med skaftets riktning och sedan konstruera en offsetpunkt för att få fram den ursprungliga mätpositionen.

Rutan Nedsänkningsdjup: (Detta är tillgängligt när du väljer alternativet Med offset.) Ange förskjutningen av den mätta punkten längs med skaftriktningen.

Området Relativ mätning

Alternativet Av: Välj det här alternativet om du inte vill göra en relativ mätning.

Alternativet Enskilt: Välj det här alternativet om du vill mäta ett enskilt element i listan XYZ. Listan visas när du väljer Enskild:

Området Relativ mätning med alternativet Enskilt

Området Relativ mätning med alternativet Enskilt

Alternativet Flera: Välj det här alternativet om du vill mäta flera element (ett för varje axel) från listorna X, Y och Z. Listorna visas när du väljer Flera:

Området Relativ mätning med alternativet Flera

Området Relativ mätning med alternativet Flera

Området Optisk parameter

Listan Punktmängd: Välj den punktmängd som du vill extrahera elementet från.

Rutan Diameter ESF konstruerar en sfär med den här diametern runt det nominella läget och filtrerar bort eventuella punkter som ligger utanför den här sfären.

Rutan Max. avvikelse: Skriv in den maximala avvikelsen mellan två punkter i punktmängden. Om det finns två punkter med en högre avvikelse misslyckas extraheringen.

Rutan Maxavstånd: Skriv in det maximala avståndet mellan två punkter i punktmängden. Om det finns två punkter med ett större avstånd misslyckas extraheringen.

Rutan Medelavstånd: Skriv in medelavståndet mellan två punkter i punktmängden. Om medelavståndet är större misslyckas extraheringen.

Kryssrutan Tvinga beräkning: Om du markerar den här kryssrutan försöker ESF att extrahera elementet även om du inte fyller i de övriga parametrarna i det här området.
