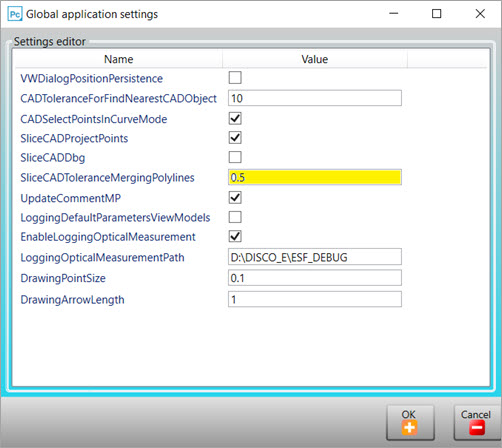

Dialogrutan Globala programinställningar
Använd dialogrutan Globala programinställningar för att ställa in EFS-parametrar. Öppna den genom att högerklicka var som helst i rubrikområdet i en ESF-dialogruta.
Följande parametrar är tillgängliga:
VWDialogPositionPersistance – Markera den här kryssrutan för att spara dialogrutans placering på skärmen när den stängs. Nästa gång du öppnar dialogrutan visas den på samma palts på skärmen.
CADToleranceForFindNearestCADObject – Den här rutan anger toleransvärdet i mm som används av PC-DMIS vid sökning av närmaste CAD-objekt utifrån det valda CAD-objektet i Grafikfönstret.
CADSelectPointsInCurveMode – Markera den här kryssrutan om du vill att PC-DMIS ska välja punkter i kurvläge.
SliceCADProjectPoints – Markera den här kryssrutan om du vill projicera alla punkter som ingår i polylinjen på snittplanet. Ett konturelement är ett bra exempel där PC-DMIS delar upp CAD-modellen för att skapa snittet.
SliceCADDbg – Markera den här kryssrutan om du vill rita upp alla punkter som användes för att skapa snittet i PC-DMIS. Detta gäller endast för konturelement.
SliceCADToleranceMergingPolylines – Använd den här rutan för att ställa in korrekt toleransvärde för att lösa ett vanligt problem med CAD-filer där två närliggande ytor inte är i kontakt med varandra. När detta inträffar resulterar mellanrummet mellan de två ytorna i att CAD-motorn inte kan snitta kurvan när du programmerar ESF-element.
UpdateCommentMP – Markera den är kryssrutan för att lägga till ytterligare en rad som innehåller elementets namn till kommentaren för utvärderingen.
LoggingDefaultParametersViewModels – Markera den här kryssrutan för att lagra standardparametrarna i loggfilen som finns på följande plats: C:\Users\<UserName>\AppData\Local\Temp\ESFDefaultParametersViewModels.log.
EnableLoggingOpticalMeasurement – Markera den här kryssrutan för att lagra loggfilerna för elementextraheringen i mappen som anges i LoggingOpticalMeasurementPath.
Observera att ESF-loggning är omfattande och skapar mycket stora datauppsättningar för varje körning av ett enda ESF-element vilket gör körningen av mätrutinen långsammare.
Slå endast på loggningen när du behöver loggfiler för att undersöka att möjligt problem. När du är klar ska du omedelbart stänga av loggningen.
LoggingOpticalMeasurementPath – Den här rutan definierar den fullständiga sökvägen till platsen där PC-DMIS sparar loggfiler för extrahering.
DrawingPointSize – Den här rutan definierar storleken i mm för punktobjekten i Grafikfönstret.
DrawingArrowLength – Den här rutan definierar längden i mm på pilobjekten i Grafikfönstret.
