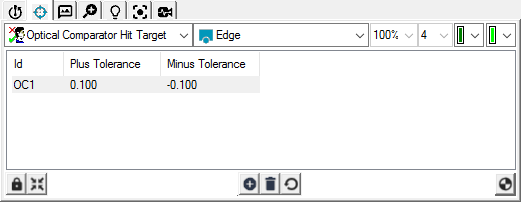

Följande parametrar visas i kolumnrubrikerna i mållistan på fliken Mätområden när element mäts med mätmetoden Optiskt komparator (information om tillgängliga mätmetoder finns i "Mäta element med ett optiskt mäthuvud"):
Kantparametergrupp
Ändra ett värde genom att högerklicka på det nuvarande värdet för det önskade målet. Om ett värde visar N/A innebär det att parametern är "ej relevant" för den aktuella gruppen.
ID: Här visas en unik identifierare för objektet i mållistan. Samma ID används på mätspetsen för målet på fliken Direktvy i Grafikfönstret.
Plustolerans: Anger plustoleransen som en visuell jämförelse görs mot under körning.
Minustolerans: Anger minustoleransen som en visuell jämförelse görs mot under körning.

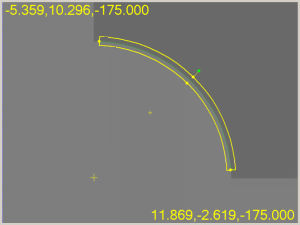

Exempel på optisk komparator med plus- och minustoleransband
Belysning: Här visas belysningsvärdena som används för detta mål. Om du vill ändra belysningen för ett visst mål väljer du målet på fliken Mätområden eller på fliken Direktvy i Grafikfönstret och ändrar sedan belysningen på fliken Belysning. Mer information om hur man ändrar belysningen finns i "Mäthuvudsverktyg: fliken Belysning".
Fokusparametergrupp
Mer information finns i målet "Fokusparametergrupp för mätpunkt".
