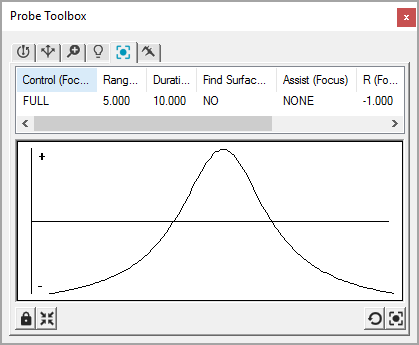

Mäthuvudsverktyg som visar fliken Fokus med dåligt fokusdiagramresultat.
Ett bra fokusdiagram visar en rundad kurva, som ett upp och nedvänt U.
Med fliken Fokus kan du omedelbart utföra en fokusering på detaljen inom det rektangulära området som definierats i Grafikfönstret. Detta alternativ genererar inte några kommandon i mätrutinen.
För att göra en fokusering använder du fliken Vision i fönstret för att flytta eller ändra storlek på det rektangulära målet över det önskade läget på detaljen och väljer en av knapparna för Fokus. Maskinen fokuserar på det angivna området på målet, visar det optimala fokusläget som en överlagring på fliken Vision och visar fokuskurvan i en graf.
Om du väljer Två passeringar visas inte den inledande passeringen i grafen, endast den andra passeringen.
För största möjliga noggrannhet på fokus och repeternoggrannhet bör fokuseringen utföras vid största möjliga förstoring.
Du kan ange specifika fokusparametrar för elementet på fliken Mätområden och sedan välja fokusparametergruppen. Se "Mäthuvudsverktyg: fliken Mätpunkter".
Varningar och fel visas på fliken Vision för att indikera att fokuseringen lyckades och för att ge återkoppling.
Om ett varningsprefix ges så beräknades fokusvärdet men noggrannheten kunde förbättras genom att ta hänsyn till varningstexten. Varning ges om hastigheten är för hög, om fokusrektangeln är för liten eller om förstoringen inte är tillräckligt stor.
Om ett felprefix anges har fokuseringsberäkningen misslyckats. PC-DMIS återställer värdena för fokuseringsberäkningen till föregående fokalläge.
