Mäthuvudsverktyg - fliken Mätområden
Mäthuvudsverktyg - fliken Mätområden
Den här fliken visas när du definierar och använder ett optiskt mäthuvud som stöds.
Fliken Mätområden visar kantdetekteringen och fokusparametrarna som kommer att användas för att mäta ett element.
När du använder ett optiskt mäthuvud vill du kanske göra justeringar och testa målen. Med det här alternativet kan du även dela upp standardmålet i delmål, var och en med en egen sparad inställning. Till exempel kan du mäta en cirkel med det enstaka standardmålet, eller så kan du dela upp cirkeln i individuella bågar, var och en med en egen uppsättning målparametrar. Dessa målparametrar innefattar t.ex. kantdetektereringsmetoden, belysning och punkttäthet.

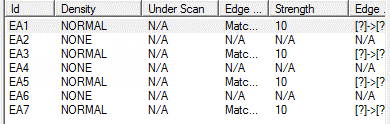

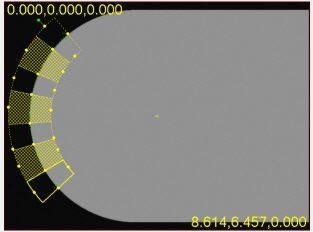

I ett exempel på bågen visas sju mål, med fyra aktiva (normala) målregioner.
Observera att varje mål i mållistan har en egen uppsättning målparametrar.
Elementmål och deras associerade parametrar visas som en rad i mållistan på fliken. Du kan definiera mer än ett mål. Om du markerar ett eller flera mål i listan så kan du se dem i fetstil på fliken Vision i Grafikfönstret.
Dubbelklicka på objekten i listan för att ändra parametrarna för målet. Du kan ändra flera mål samtidigt genom att markera flera rader med mål i Mäthuvudsverktyg och sedan högerklicka.
Målen visas både på fliken Vision och på fliken CAD . Även om det är möjligt att ändra storlek på mål i båda vyerna så är det enklare att göra detta i fliken Vision eftersom målen är tvådimensionella och denna vy använder en tvådimensionell visning av detaljen.
