Följ stegen nedan för att skapa en optisk cirkel:
För maskiner som stöder CNC-rörelser väljer du CNC-läge
om du vill kunna skapa och mäta cirklar i CNC-läge.
Välj Autocirkel
i verktygsfältet Autoelement. Du kan även välja menyalternativet Infoga | Element | Auto | Cirkel. Nu öppnas dialogrutan Autoelement (cirkel).

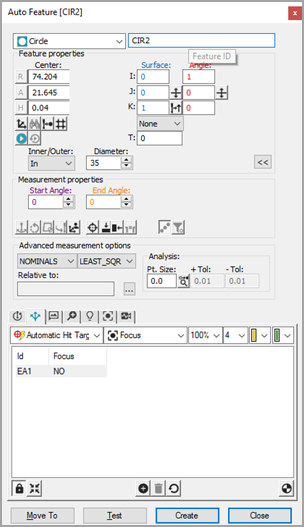

Dialogrutan Optiskt autoelement av typen cirkel
När dialogrutan Autoelement öppnas väljer du en cirkel på något av följande två sätt:
Metoden CAD-val – Gå till fliken CAD och klicka nära kanten på cirkeln på CAD-ytan för att fastställa cirkelns läge.
Metoden målval – Gå till fliken Vision och klicka för att lägga till tre punkter runt cirkeln, eller dubbelklicka för att automatiskt lägga till tre punkter jämnt fördelade runt den synliga cirkelns omkrets. Detta fastställer cirkelns läge. Justera belysning och förstoring efter behov.
Klicka så nära CAD-elementet som möjligt för att vara säker på att inte fel element väljs i PC-DMIS.
PC-DMIS Vision infogar automatiskt nominella data för cirkeln i dialogrutan Autoelement. Mätpunkterna för cirkeln visas automatiskt.
Justera den nominella informationen i dialogrutan Autoelement så att den matchar cirkelns teoretiska värden. Justera också värdena i fönstret Mäthuvudsverktyg om det behövs.
Klicka på Testa för att testa cirkelmätningen.
Klicka på Skapa i dialogrutan Autoelement för att lägga cirkeln i mätrutinen.
Spara mätrutinen för framtids körning. Se "En kommentar till körning av optiska mätrutiner".
