Följ stegen nedan för att skapa en optisk kantpunkt:
För maskiner som stöder CNC-rörelser väljer du CNC-läge
om du vill kunna skapa och mäta kantpunkter i CNC-läge.
Välj Autokantpunkt
i verktygsfältet Autoelement. Du kan även välja menyalternativet Infoga | Element | Auto | Kantpunkt. Nu öppnas dialogrutan Autoelement (kantpunkt).

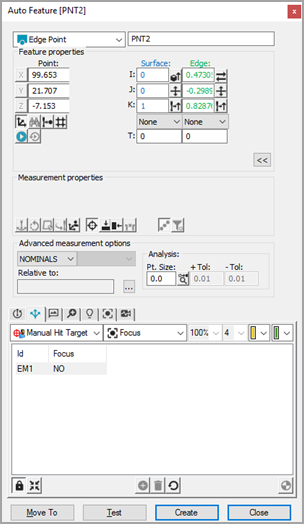

Dialogrutan Optik-kantpunkt
När dialogrutan Autoelement öppnas väljer du en kantpunkt på något av följande två sätt:
Metoden CAD-val – Gå till fliken CAD och klicka nära kanten på CAD-ytan för att fastställa punktens läge.
Målvalsmetod – Gå till Vision och klicka nära kanten på ytan för att fastställa punktens läge. Justera belysning och förstoring efter behov i fönstret Mäthuvudsverktyg.
Klicka så nära CAD-elementet som möjligt för att vara säker på att inte fel element väljs i PC-DMIS.
PC-DMIS Vision infogar automatiskt nominella data för punkten i dialogrutan Autoelement. Mätpunkterna visas automatiskt för kantpunkten.
Justera den nominella informationen i dialogrutan Autoelement så att den matchar punktens teoretiska värden. Justera också värdena i fönstret Mäthuvudsverktyg om det behövs. Dubbelklicka på objekten under kolumnrubriken för att göra nödvändiga ändringar.
Om du till exempel dubbelklickar på objektet Inget under kolumnen Typ Min/Max kan du välja Inget, Min, Max eller Medelvärde.
Information om de tillgängliga alternativen i Mäthuvudsverktyg finns i "Använda mäthuvudsverktyg i PC-DMIS Vision".
Klicka på Testa för att testa punktmätningen.
Klicka på Skapa i dialogrutan Autoelement för att lägga till kantpunkten i mätrutinen.
Spara mätrutinen för framtids körning. Se "En kommentar till körning av optiska mätrutiner".
