Följ stegen nedan för att skapa en optisk ellips:
För maskiner som stöder CNC-rörelser väljer du CNC-läge
om du vill kunna skapa och mäta ellipser i CNC-läge.
Välj Autoellips
i verktygsfältet Autoelement. Du kan även välja menyalternativet Infoga | Element | Auto | Ellips. Nu öppnas dialogrutan Autoelement (ellips).

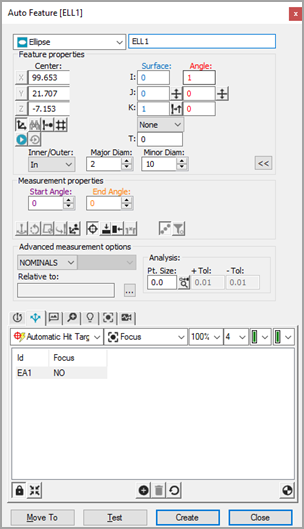

Dialogrutan Optiskt autoelement av typen ellips
När dialogrutan Autoelement öppnas väljer du en ellips på något av följande två sätt:
Metoden CAD-val – Gå till fliken CAD och klicka nära kanten på ellipsen på CAD-ytan för att fastställa ellipsens läge.
Målvalsmetod – Utgå från fliken Vision och klicka för att lägga till fem punkter runt ellipsen, eller dubbelklicka för att automatiskt lägga till fem punkter jämnt fördelade runt den synliga ellipsen. Detta fastställer ellipsens läge. Justera belysning och förstoring efter behov.
Klicka så nära CAD-elementet som möjligt för att vara säker på att inte fel element väljs i PC-DMIS.
PC-DMIS Vision infogar automatiskt nominella data för ellipsen i dialogrutan Autoelement. Mätpunkterna för ellipsen visas automatiskt.
Justera den nominella informationen i dialogrutan Autoelement så att den matchar ellipsens teoretiska värden. Justera också värdena i fönstret Mäthuvudsverktyg om det behövs.
Klicka på Testa för att testa ellipsmätningen.
Klicka på Skapa i dialogrutan Autoelement för att lägga till ellipsen i mätrutinen.
Spara mätrutinen för framtids körning. Se "En kommentar till körning av optiska mätrutiner".
