Följ stegen nedan för att skapa ett optiskt rundat spår:
För maskiner som stöder CNC-rörelser väljer du CNC-läge
om du vill kunna skapa och mäta runda spår i CNC-läge.
Välj Aut. rundat spår
i verktygsfältet Autoelement. Du kan även välja menyalternativet Infoga | Element | Auto | Rundat spår. Nu öppnas dialogrutan Autoelement (rundat spår).

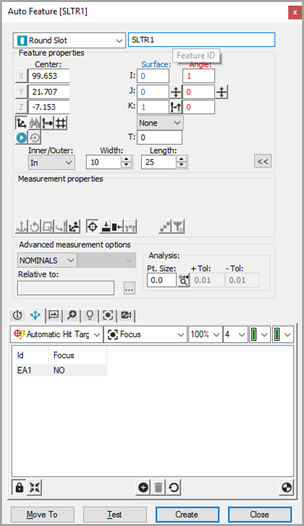

Dialogrutan Optiskt autoelement av typen rundat spår
När dialogrutan Autoelement öppnas väljer du ett rundat spår på något av följande två sätt:
Metoden CAD-val – Gå till fliken CAD och klicka nära kanten på det rundade spåret på CAD-ytan för att fastställa det rundade spårets läge.
Målvalsmetod – Gå till fliken Vision och klicka för att lägga till tre punkter på den första bågen och sedan ytterligare tre punkter på den motsatta bågen. Detta fastställer det rundade spårets läge. Justera belysning och förstoring efter behov.
Klicka så nära CAD-elementet som möjligt för att vara säker på att inte fel element väljs i PC-DMIS.
PC-DMIS Vision infogar automatiskt nominella data för det rundade spåret i dialogrutan Autoelement. Mätpunkterna för rundade spår visas automatiskt.
Justera den nominella informationen i dialogrutan Autoelement så att den matchar det rundade spårets teoretiska värden. Justera också värdena i fönstret Mäthuvudsverktyg om det behövs.
Klicka på Testa för att testa mätningen av det rundade spåret.
Klicka på Skapa i dialogrutan Autoelement för att lägga till det rundade spåret i mätrutinen.
Spara mätrutinen för framtids körning. Se "En kommentar till körning av optiska mätrutiner".
