Följ stegen nedan för att skapa ett optiskt rätvinkligt spår:
För maskiner som stöder CNC-rörelser väljer du CNC-läge
om du vill kunna skapa och mäta rätvinkliga spår i CNC-läge.
Välj Aut. rätvinkl. spår
i verktygsfältet Autoelement. Du kan även välja menyalternativet Infoga | Element | Auto | Rätvinkligt spår. Nu öppnas dialogrutan Autoelement (rätvinkligt spår).

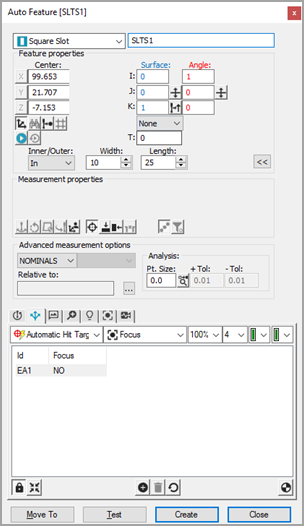

Dialogrutan Optiskt autoelement av typen rätvinkligt spår
När dialogrutan Autoelement öppnas väljer du ett rätvinkligt spår på något av följande två sätt:
Metoden CAD-val – Gå till CAD och klicka nära kanten på det rätvinkliga spåret på CAD-ytan för att fastställa det rätvinkliga spårets läge.
Målvalsmetod – Gå till fliken Vision och klicka för att lägga till två punkter på en av de två långa kanterna, sedan en punkt på en av de två ändkanterna, sedan en gång på den andra långa kanten och slutligen en gång på den andra ändkanten. Detta fastställer det rätvinkliga spårets läge. Justera belysning och förstoring efter behov.
Klicka så nära CAD-elementet som möjligt för att vara säker på att inte fel element väljs i PC-DMIS.
PC-DMIS Vision infogar automatiskt nominella data för det rätvinkliga spåret i dialogrutan Autoelement. Mätpunkterna för rätvinkliga spår visas automatiskt.
Justera den nominella informationen i dialogrutan Autoelement så att den matchar det rätvinkliga spårets teoretiska värden. Justera också värdena i fönstret Mäthuvudsverktyg om det behövs.
Klicka på Testa för att testa mätningen av det rätvinkliga spåret.
Klicka på Skapa i dialogrutan Autoelement för att lägga till det rätvinkliga spåret i mätrutinen.
Spara mätrutinen för framtids körning. Se "En kommentar till körning av optiska mätrutiner".
