CAD seçimi grubundaki seçenekler bir Standart Parça özelliği için CAD koordinatlarını görüntüler ve CAD'le ilgili işlevleri gerçekleştirmenizi sağlar.
Özellik Seçenekleri
Aşağıdaki grafikte her özellik için seçenekler gösterilmektedir.
LA, LB, LD, LE, LF, ve LG özellikleri

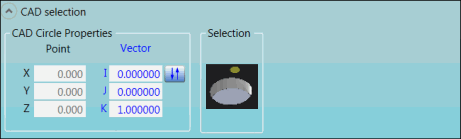

LA, LB, LD, LE, LF, ve LG özellikleri için CAD seçim grubu
LC özellik:

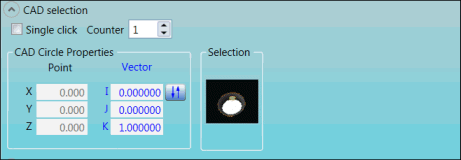

LC özelliği CAD seçimi grubu
Açıklamalar
Aşağıdaki tabloda seçenekler açıklanmaktadır.
Bu grupta görüntülenen simgelerin açıklamaları için bkz "Simgeleri Kullanma".
Öğe |
Açıklama |
Tek tıklamalı onay kutusu |
Tek tıklamalı CAD seçimini etkinleştirmek için bu onay kutusuna tıklayın. Çok tıklamalı CAD seçimini etkinleştirmek ve Kontur listesini görüntülemek için onay kutusunu temizleyin. |
Sayaç listesi |
Ölçüm yordamında bu tür ESF özelliklerinin sayısını seçin. |
CAD Daire Özellikleri alanı |
X, Y, ve Z Noktası kutuları: Bu kutular, CAD modelinde hesaplanan nokta konumlarını görüntüler. I, J, ve K Vektör kutuları: Bu kutular, CAD modelinde hesaplanan vektör konumlarını görüntüler. |
Seçim alanı |
Bu görüntü navigasyon yolunu görüntüler. |
