Güvenli mesafe listesi: Ölçüm öncesi ve sonrası hareket mesafesini yazın.

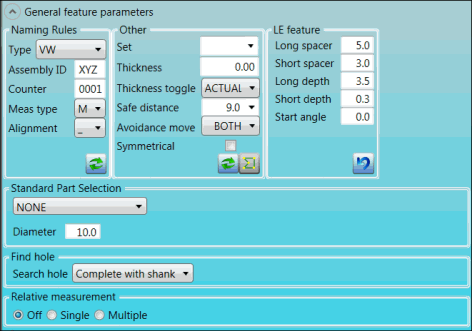

Uzun aralık kutusu: İlk başlangıç vuruşu ve deliğin sınırı arasındaki mesafeyi yazın.

Kısa aralık kutusu: Çevreleyen düzlem için vuruşlar ve deliğin sınırı arasındaki mesafeyi yazın.

Uzun derinlik kutusu: Gövde ile ölçümler için derinliği yazın.

Kısa derinlik kutusu: Dairedeki vuruşların derinliğini yazın.

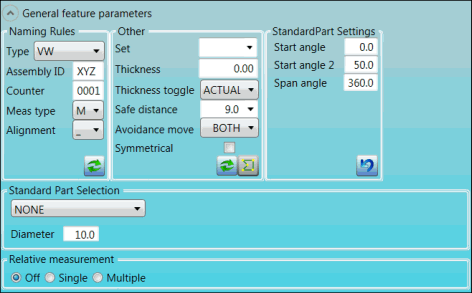

Başlangıç açısı kutusu: Vuruş deseninin başlangıç açısını yazın.

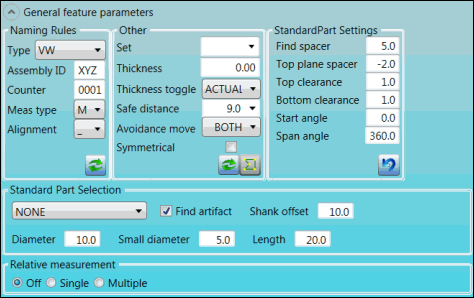

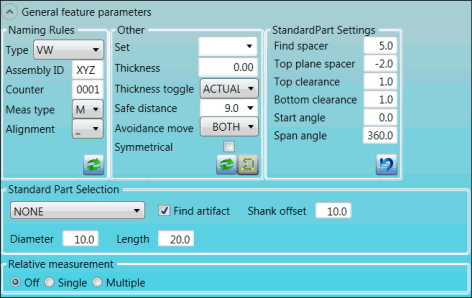

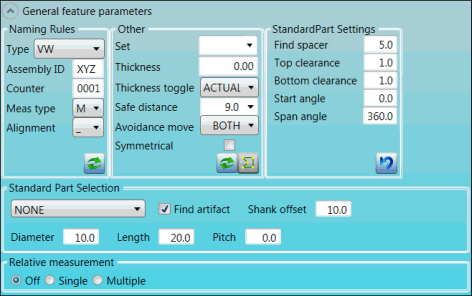

Aralık bul kutusu: Standart parçayı bulmak için kullanılan arama mesafesini yazın.

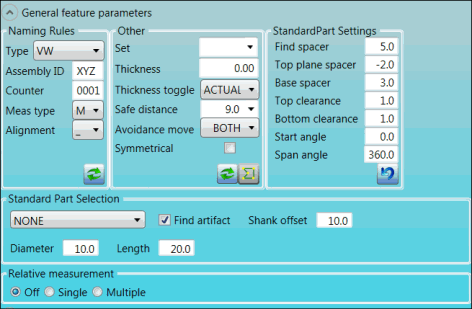

Üst düzlem aralık kutusu: Üst düzlemin ölçüldüğü kenardan mesafeyi yazın.

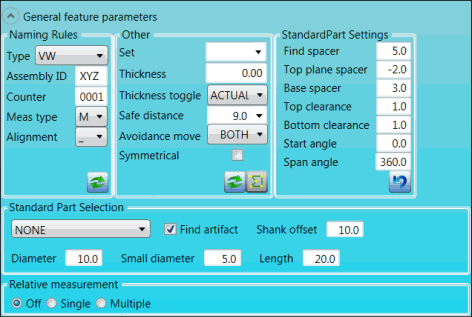

Taban aralık kutusu: Taban düzleminin ölçüldüğü standart parçanın tabanından mesafeyi yazın.

Üst açıklık kutusu: Noktaların ölçüldüğü standart parçanın üstünden mesafeyi yazın.

Taban aralık kutusu: Taban düzleminin ölçüldüğü standart parçanın tabanından mesafeyi yazın.

Başlangıç açısı kutusu: Vuruş deseninin başlangıç açısını yazın.

Başlangıç açısı 2 kutusu: Bir küreyi ölçerken, "başlangıç açısı 2" vuruş desenin olduğu üst yarıdan başlayan açıdır.

Genişlik açısı kutusu: Başlangıç açısından başlayarak ve genişlik açısı derecelerinde giderek bir alanın ne kadar geniş problanacağını tanımlayın.

Özelliği ölçmek için kullanılan standart parça modülünü seçin.

Artifakt bul onay kutusu: Seçildiğinde, gövde noktaları kullanılarak standart parça aranır.

Gövde ofseti kutusu: (Artifakt bul onay kutusu seçildiğinde kullanılabilir.) Uçtan ofseti yazın.

Çap kutusu: Standart Parçanın çapını yazın.

Küçük Çap kutusu: Standart parça koninin küçük çapını yazın.

Uzunluk kutusu: Standart parçanın uzunluğunu yazın.

Hatve kutusu: Standart parçanın aralığını yazın.

Delik Ara listesinden uygun seçeneği arayın:

• Manuel: Bu seçeneği seçtiğinizde, probu manuel olarak deliğin merkezine taşımanız istenecektir. Sonra özellik ölçülür.

• Gövdeyle tamamlayın: Bu seçenek önce başlangıç örnek vuruşunu ölçer. Çaptan mesafe Uzun aralık ayarıyla tanımlanır. Sonra, gövde ölçümüyle özellik ortalanır. Bu ölçümün derinliği Uzun derinlik ayarıyla tanımlanır. Sonra, düzlem, Kısa aralık girişinden çapa mesafedeki üç örnek vuruşla ölçülür. Kısa derinlik ayarı özellik ölçümünün derinliğini tanımlar.

• Doğrudan: Özelliği doğrudan ölçer. Aşağıdaki seçenekler görüntülenir:

• • Zaman damgası olup olmadığını kontrol et onay kutusu: Bu seçenek, delik arama yordamının isteğe bağlı bir ek genişletmesidir. Bu onay kutusunu seçtiğinizde, makine, seçil mesafe için vektör yönünde deliği arar. Delik bulunursa ölçülür; bulunamazsa atlanır. PC-DMIS, metin olarak görüntülenecek bir biçimde bilgileri depolamak üzere ayarlandığında atlanan özellikler raporlarda yorumlar olarak görünür.

  • Hata göster onay kutusu: Delik zaman damgalı olmadığında özelliğin yürütülmesini yarıda kesmek ve bir hata mesajı görüntülemek istiyorsanız bu onay kutusunu seçin.

Tek seçenekli göreli ölçüm alanı

Çoklu seçenekli göreli ölçüm alanı

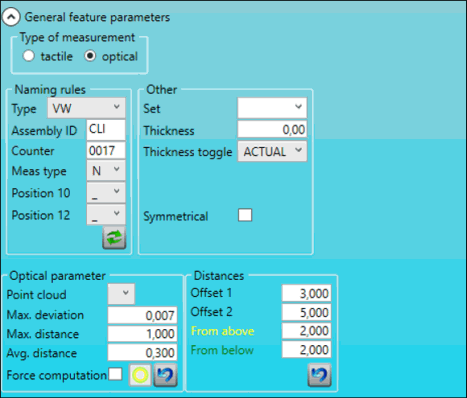

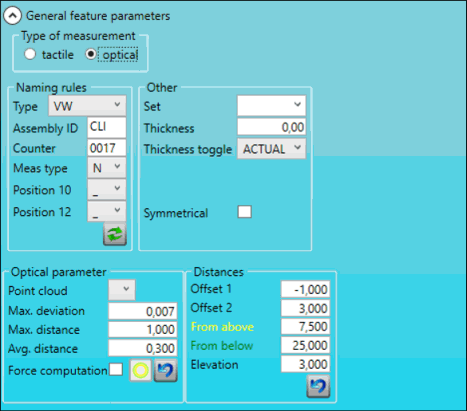

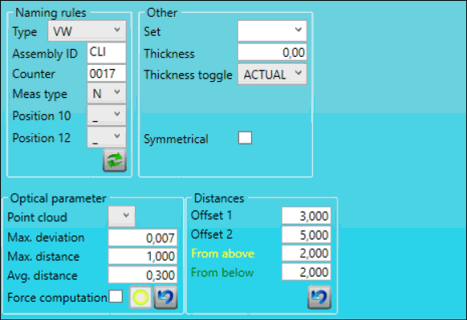

Nokta bulutu listesi: Özelliği çıkarmak istediğiniz yerden nokta bulutunu seçin.

Maks. sapma kutusu: COP'deki iki nokta arasındaki maksimum sapmayı yazın. İki noktanın sapması daha yüksekse çıkarma başarısız olur.

Maks. mesafe kutusu: COP'deki iki nokta arasındaki maksimum mesafeyi yazın. İki noktanın sapması daha yüksekse çıkarma başarısız olur.

Ort. mesafe kutusu: COP'deki iki nokta arasındaki ortalama mesafeyi yazın. Ortalama mesafe daha yüksekse çıkarma başarısız olur.

Hesaplamaya zorla onay kutusu: Bu onay kutusunu seçerseniz, ESF bu alandaki diğer parametreleri tamamlamamış olsanız bile özelliği çıkarmaya çalışır.

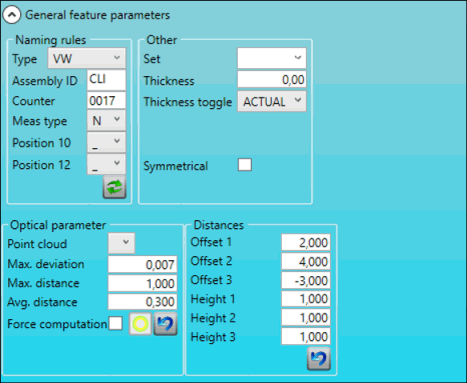

Ofset 1 kutusu: ESF, ofset 1 ve ofset 2 arası noktaları delikten bu sayı kadar milimetre ötedeki özellik için düzlem oluşturmak için kullanır.

Ofset 2 kutusu: ESF, ofset 1 ve ofset 2 arası noktaları delikten bu sayı kadar milimetre ötedeki özellik için düzlem oluşturmak için kullanır.

Ofset 3 kutusu: ESF, ofset 1 ve ofset 2 arası noktaları delikten bu sayı kadar milimetre ötedeki özellik için düzlem oluşturmak için kullanır.

Yükseklik 1, Yükseklik 2 ve Yükseklik 3 kutuları: Ofsetlerin özelliğe uygulandığı yükseklik.

Yukarıdan kutusu: ESF yalnızca üstten Yukarıdan değeri ve alttan Aşağıdan değeri arasındaki noktaları kullanır. ESF, hesaplama için kalınlık değerini kullandığından Kalınlık seçeneği için değeri doğru olarak ayarladığınızdan emin olun.

Aşağıdan kutusu: ESF yalnızca üstten Yukarıdan değeri ve alttan Aşağıdan değeri arasındaki noktaları kullanır. ESF, hesaplama için kalınlık değerini kullandığından Kalınlık seçeneği için değeri doğru olarak ayarladığınızdan emin olun.

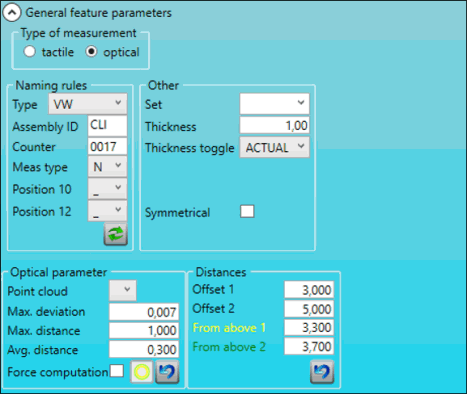

Yukarıdan 1 kutusu: ESF, yalnızca üstten Yukarıdan 1 değerini kullanır. ESF, hesaplama için kalınlık değerini kullandığından Kalınlık seçeneği için değeri doğru olarak ayarladığınızdan emin olun.

Yukarıdan 2 kutusu: ESF, yalnızca üstten Yukarıdan 2 değerini kullanır. ESF, hesaplama için kalınlık değerini kullandığından Kalınlık seçeneği için değeri doğru olarak ayarladığınızdan emin olun.

Optik nm ölçüm türünü seçerseniz, Yukarından ve Aşağıdan seçenekleri görünmez. Bu ölçüm türü için ESF özelliği yalnızca çevredeki düzlemden çıkarır.

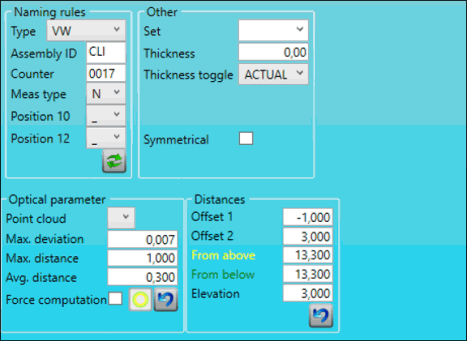

Yükseltme kutusu: Özelliğin yükseltmesini yazın.

Derinlik 1 ve Derinlik 2 kutuları: Bu değerler COP'deki noktaların alınacağı yerden bir alan tanımlar. Derinlik 1 üstten ofsettir. Derinlik 2, sacın altından ofsettir (kalınlık eksi üstten Derinlik 2 için olan değer).
