Grafik Görüntüleme Penceresinin Örnek Canlı Görünümü
Eğer yazılım Çevrimiçi modundaysa, Vision sekmesi gerçek "gerçek zaman" görünümünü video kameradan gösterir.
Eğer yazılım Öevrimdışı modundaysa, Vision sekmesi alınan CAD çizimine göre video kameranın görebileceği bir "simüle edilmiş" görünüm görüntüler. Geometriyi ve ayrıca aydınlatmayı simüle eder. Bu süreç CAD Kamera olarak adlandırılır.
Simüle Edilmiş Canlı Görünüm (CAD Kamerası)
Görüntüyü sağ tıklatabilir ve işaretçinizi sürükleyebilirsiniz. Bu, esas olarak görüntüyü kameranın altına sürükler, böylece FOV'yi parça üzerinde yeni bir konuma yerleştirebilirsiniz. Bu işlevsellik yalnızca bir DCC makinesinde veya çevrimdışıyken çalışır.
Özellikleri Canlı Görünümde Görüntüle
Canlı Görünüm'de ölçüm yordamlarında özellikleri görüntüleyebilirsiniz.

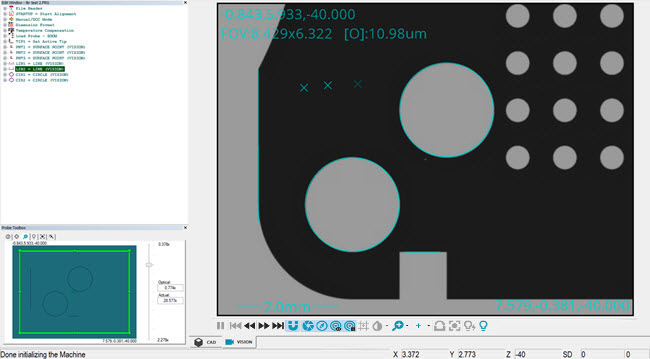

Canlı Görünüm'de görüntülenen özellikler örneği
Tüm özelliklerin kamera görüntüsüyle hemen hemen aynı vektöre ve Z konumuna sahip olması gerekir.
Özellikleri Canlı Görünüm'de görüntülemek için, Canlı Görünüm Ayarı iletişim kutusunda (Düzen | Grafik Görüntüleme penceresi | Canlı Görünüm Ayarı) Özellikleri göster onay kutusu seçeneğini seçin.
Bazı koşullarda, ölçüm yordamındaki özellikler Canlı Görünümde çizilmez. Bu, bağlam dışı bilgileri çizmeyi veya çok fazla bilgiyle Canlı Görünümde kümelenmeyi önlemek için yapılır.
Bu koşullar şunlardır:
Ölçüm yordamını yürütme sırasında.
Canlı Görünüm'de bir ölçü etkinken. Ölçüyü o özelliğe taşıyabilir ve kaplama önünüze çıkmadan kullanabilirsiniz.
Odaklama işlemi sırasında.
Aydınlatma Kaplaması etkinken.
Bir özelliği düzenlerken ölçülen veya filtrelenen noktalar gösterilir. Bu, kaplama karşınıza çıkmadan ölçülen noktaya bakma imkanı verir.
2B Profil izleme sırasında.
Daha fazla bilgi için:
