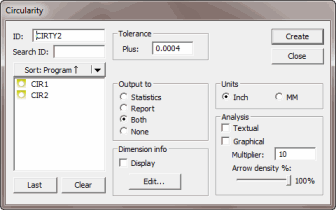

Dialogfeld 'Merkmal RUNDHEIT'
Zur Bestimmung der Rundheit dieses Elements sind ein Messpunkt sowie die minimal erforderliche Messpunktanzahl dieses Elements notwendig. Zusätzliche Messpunkte erlauben eine genauere Auswertung der Rundheit des gesamten Merkmals.
Über die Menüoption Einfügen | Merkmal | Rundheit können Sie die Rundheit eines Kreises, die Sphärizität (Kugelgestalt) einer Kugel und die Konizität (Kegelförmigkeit) eines Kegels ermitteln. Dieser Merkmalstyp gilt als einseitig, d.h., es gilt ein einziger positiver Toleranzwert.
Bei den Legacy-Merkmalen Rundheit und Zylindrizität sowie bei der RN-Zeile Lage des Merkmals wird die Elementlösung zur Berechnung des Merkmals angewandt. Die Standardoption lautet Kleinste Quadrate. Sie können jedoch die Elementlösung mit Hilfe der Regressionsalgorithmen 'MinMax', 'Pferchkreis', 'Hüllkreis' oder 'Fester Radius' vornehmen.
TR Rundheits- und Zylindrizitätsmerkmale werden dagegen mit Hilfe des Tschebyscheff-Algorithmus (Min./Max.) berechnet, wie es den Standardregeln des "ASME Y14.5-1994 Dimensioning and Tolerancing Standard" entspricht. Aufgrund der geänderten Berechnungsmethode berechnen Rundheits- und Zylindrizitäts-TR-Merkmale im Allgemeinen einen etwas kleineren Wert als ihre Legacy-Gegenstücke.
TR-Formmerkmale, die den Tschebyscheff-Algorithmus anwenden, besitzen das Merkmal "Ebenheit" und "Geradheit".
Mehr:
So bestimmen Sie das Merkmal eines Elements mit der Option RUNDHEIT
