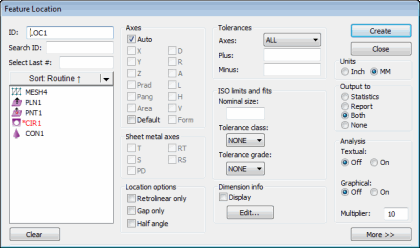

Dialogfeld 'Merkmal ELEMENTLAGE'
Mit der Menüoption Einfügen | Merkmal | Lage können Sie den Abstand des Elements zu den X-, Y- und Z-Nullpunkten, parallel zur jeweiligen Achse berechnen. Durchmesser, Winkel und Vektor des Elements werden ebenfalls in der Berechnung berücksichtigt. Dieser Abschnitt bezieht sich nur auf die Lage- bzw. Koordinatenerstellung des Merkmals. Informationen zu Positionsmerkmalen finden Sie unter "Merkmal 'Position' erstellen".
Die Lage kann unter Zugrundelegung der kartesischen oder polaren Koordinaten, der Position oder der Kästchentoleranzauswahl berechnet werden.
Wenn Sie zwischen kartesischen und polaren Koordinaten hin- und herschalten möchten, wählen Sie PWin bzw. PRad im Dialogfeld Lage.
Wenn Sie zwischen den Toleranzauswahlmethoden POSITION und KART hin- und herwechseln möchten, finden Sie weitere Informationen hierzu unter "Merkmal 'Position' erstellen".
Standardmäßig ist im Dialogfeld das Kontrollkästchen Auto aktiviert. Um das Standardverhalten für Ihre Messroutine zu ändern, lesen Sie das Thema "Standardachsen für Standortmerkmale".
Bei den Legacy-Merkmalen Rundheit und Zylindrizität sowie bei der RN-Zeile Lage des Merkmals wird die Elementlösung zur Berechnung des Merkmals angewandt. Die Standardoption lautet Kleinste Quadrate. Sie können jedoch die Elementlösung mit Hilfe der Regressionsalgorithmen 'MinMax', 'Pferchkreis', 'Hüllkreis' oder 'Fester Radius' vornehmen.
TR Rundheits- und Zylindrizitätsmerkmale werden dagegen mit Hilfe des Tschebyscheff-Algorithmus (Min./Max.) berechnet, wie es den Standardregeln des "ASME Y14.5-1994 Dimensioning and Tolerancing Standard" entspricht. Aufgrund der geänderten Berechnungsmethode berechnen Rundheits- und Zylindrizitäts-TR-Merkmale im Allgemeinen einen etwas kleineren Wert als ihre Legacy-Gegenstücke.
TR-Formmerkmale, die den Tschebyscheff-Algorithmus anwenden, besitzen das Merkmal "Ebenheit" und "Geradheit".
Mehr:
So bestimmen Sie das Merkmal eines Elements mit der Option LAGE:
