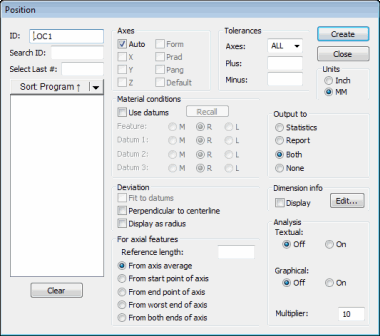

Dialogfeld 'Merkmal POSITION'
Mit der Menüoption Einfügen | Merkmal | Position können Sie den Abstand des Elements von den X-, Y- und Z-Nullpunkten parallel zur jeweiligen Achse berechnen. Durchmesser, Winkel und Vektor des Elements werden ebenfalls in der Berechnung berücksichtigt.
Das o.a. Dialogfeld Position ist nur verfügbar, wenn die Option V3.7-kompatibele Merkmale verwenden im Menü Einfügen | Merkmal ausgewählt ist.
Dieser Abschnitt bezieht sich nur auf Positionsmerkmale. Weitere Informationen über die Erstellung von Lage- oder Koordinatenmerkmalen finden Sie unter "Merkmal "Lage" erstellen".
Bei der Verwendung von Bezugselementen werden die gemessenen und abweichenden XYZ-Werte relativ zur Ausrichtung der Bezugselemente berechnet; sie werden jedoch mit der aktuellen Ausrichtung angezeigt, um die Werte zu interpretieren. Das heißt, ein Element, das mit einer Positionsabmessung protokolliert wurde, kann andere gemessene und abweichende Werte aufweisen als eine andere Positionsabmessung, wenn für die Merkmale unterschiedliche oder gar keine Bezugselemente definiert wurden, selbst wenn sie die gleichen Nominalwerte aufweisen.
Mehr:
So bestimmen Sie das Merkmal eines Elements mit der Option POSITION:
So wenden Sie die Funktion "Position" auf eine Gruppe von Kreisen und Zylindern an
