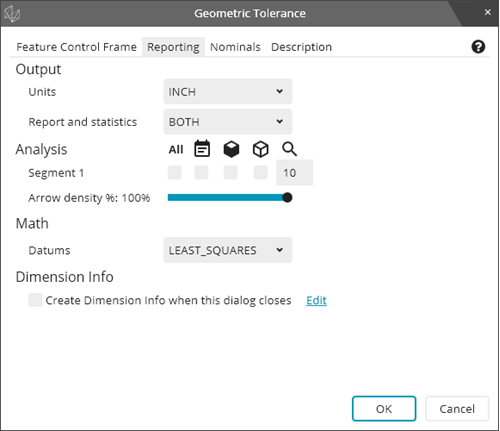

Auf der Registerkarte Protokollieren im Dialogfeld Geometrische Toleranz stehen mehrere Optionen zur Verfügung, um zu steuern, wie PC-DMIS die Berechnungen auswertet und protokolliert. Die Registerkarte Protokollieren sieht wie folgt aus:
Der Bereich Ausgabe der Registerkarte Protokollieren enthält diese beiden Auswahllisten:
Einheiten - Auf diese Weise können Sie die Ergebnisse entweder in Zoll oder mm angeben, unabhängig von den Merkmalen Ihrer Messroutine.
Protokoll und Statistiken - Damit können Sie die Ergebnisse an das PROTOKOLL, die STATISTIKEN, BEIDE oder KEINE senden.

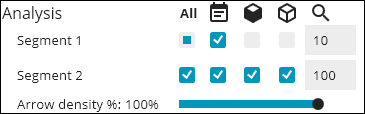

Im Bereich Analyse der Registerkarte Protokoll können Sie die textlichen und grafischen Analyseoptionen steuern. Es gibt eine Reihe von Kontrollkästchen für jedes Segment des geometrischen Toleranzbefehls. Bei zwei Segmenten sieht der Bereich Analyse beispielsweise wie folgt aus:
Das Symbol über jeder Spalte mit Kontrollkästchen ist eine Bezeichnung für die Art der Analyse, die diese Spalte mit Kontrollkästchen steuert:
- Durch Aktivieren oder Deaktivieren wird die gesamte Reihe der Kontrollkästchen aktiviert oder deaktiviert.
- Damit wird die textuelle Analyse aktiviert oder deaktiviert. Sie können mit dem Mauszeiger über das Symbol fahren, um ein QuickInfo für die textuelle Analyse des Protokolls anzuzeigen.
- Dies schaltet die grafische CAD-Analyse ein oder aus. Sie können mit dem Mauszeiger über das Symbol fahren, um eine QuickInfo für die grafische CAD-Analyse anzuzeigen.
- Dadurch wird die grafische Analyse des Protokolls aktiviert oder deaktiviert. Sie können mit dem Mauszeiger über das Symbol fahren, um eine QuickInfo für die grafische Analyse des Protokolls anzuzeigen.
Die Zahl unter dem Symbol
sind die Pfeil-Multiplikatoren für jedes Segment.
Unter allen Kontrollkästchen für die Segmentanalyse befindet sich ein Schiebebalken für die Pfeildichte.

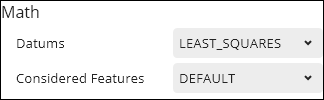

Im Bereich Berechnung der Registerkarte Protokollieren können Sie die Berechnungsoptionen für die Bewertung der geometrischen Toleranz steuern. Der Bereich Berechnung könnte etwa so aussehen:
Die Liste Bezüge steuert die Bezugsberechnung. Sie ist verfügbar, wenn ein oder mehrere Bezüge Flächendaten haben. Informationen über die Berechnungsoptionen und ihre Wirkung finden Sie unter "Wie PC-DMIS Bezugspunkte löst und verwendet".
Die Liste Betrachtete Elemente steuert die Berechnung, um Größentoleranzen zu lösen und/oder das tolerierte Element aus dem betrachteten Element zu erzeugen. Sie ist verfügbar, wenn die betrachteten Elemente Flächendaten haben und entweder (a) eine Größentoleranz vorliegt oder (b) das tolerierte Element sich von dem betrachteten Element unterscheidet. Weitere Informationen über die Bedeutung der Optionen finden Sie unter "Ableitung des tolerierten Elements" und "Bewerten der Größe mit dem Geometrischen Toleranzbefehl".
Die Liste Toleranzbereich (nicht abgebildet) steuert die Berechnung zur Optimierung des tolerierten Elements im Toleranzbereich. Sie erscheint für Formtoleranzen und für Profiltoleranzen ohne Bezüge. Weitere Informationen zur Bedeutung der Optionen finden Sie in folgenden Themen:
Der Bereich Größe auf der Registerkarte Protokollieren ist für die meisten Funktionen verfügbar. Damit können Sie steuern, ob lokale Größen erfasst werden sollen. Er kann wie folgt aussehen:
Die Option Lokale Größe ist entweder EIN oder AUS. Sie ist für betrachtete Elemente mit Flächendaten verfügbar, wenn es eine Größentoleranz gibt. Weitere Informationen finden Sie unter "Bewerten der Größe mit dem geometrischen Toleranzbefehl".
Bei anderen Funktionen, z. B. einem Linienprofil, ändert sich der Bereich Größe in den Bereich Arbeitsebene, in dem Sie die Arbeitsebene aus der Liste auswählen können. Er kann wie folgt aussehen:
Der Bereich Merkmalinfo der Registerkarte Protokollieren sieht wie folgt aus:
Wenn Sie das Kontrollkästchen markieren, fügt PC-DMIS nach dem geometrischen Toleranzbefehl einen Merkmalinfo-Befehl in Ihre Messroutine ein. Sie können rechts neben dem Kontrollkästchen auf Bearbeiten klicken, um die Optionen des Merkmalinfo-Befehls zu ändern.
