Der Laser-Taster-Scan entlang der Länge des Kegels. Der Scan verläuft in Richtung des Kegelvektors. Der Laser muss nahezu rechtwinklig zu diesem Vektor stehen.
1 - Der Vektor des Elements.
2 - Die Scanlinien oder Laserstreifen des Elements sind senkrecht zum Vektor des Elements.
3 - Die Scanrichtung folgt dem Elementvektor.
Wenn Sie einen Laserscan eines Merkmals mit einem Tesastar-DSE durchführen, kann die beste Scanrichtung entlang des Vektors des Merkmals oder normal dazu sein. Dies hängt jedoch von der Fähigkeit des Kopfes ab, sich in einem Winkel zu drehen, der es Ihnen ermöglicht, in einer Richtung zu scannen, die normal zur Ausrichtung des Streifens ist.
Bolzenmessungen
Einfacher Scan
Passen Sie das Verarbeitungsfenster in der Laseransicht so an, dass möglichst viel der Kegeloberfläche angezeigt wird. Die Laserebene sollte in etwa in einem Winkel von 30-60° zur Kegelachse positioniert sein. Der Scan muss den Bereich auf der Basisebene des Bolzens erfassen, an dem der Kegel befestigt ist.
Einzeldurchlauf-Laserscan auf Bolzenkegel
Mehr:

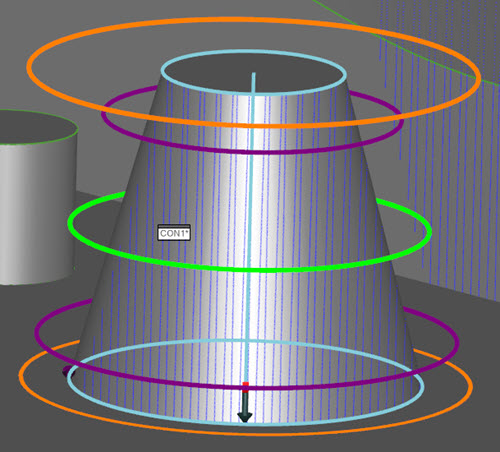

Beispiel für Erstellung eines Pfades für ein direkt gemessenes Kegel-Laser-Merkmal bei Verwendung von Auto-DSE:
