Durchmesser - Dieses Feld definiert den Kegeldurchmesser.
Länge - Dieses Feld definiert die Länge (Höhe) der Kegelachse. Der Längenparameter ist nur als Nennwert gültig. PC-DMIS führt keine eigentliche Längenmessung durch.
Innen/Aussen - Dieser Parameter definiert, ob es sich um einen inneren Kegel (Loch) oder einen äusseren Kegel (Bolzen) handelt.
Der Wert Überscan auf der Registerkarte Laser-Scan-Eigenschaften der Taster-Werkzeugleiste sollte im Gegensatz zu anderen Laser-Auto-Elementen negativ sein.
Dadurch wird die Messung im konischen Bereich entlang der Kegelachse begrenzt.
Tiefe - Dieser Parameter steuert die Lage des Laserbrennpunktes bezüglich des Kegelaußendurchmessers (äußere Kegel) oder der Kegelmittelachse (Innere Kegel). Damit lässt sich über die Abstand des Lasers zur Kegeloberfläche steuern, wie die Laserstreifen auf die Kegeloberfläche fallen. Eine Tiefe von 0 (Null) führt die Berechnung des Elementes auf dem Niveau der Flächenebene aus. Eine Tiefe mit einem anderen Wert veranlasst die Software, die Berechnung in dieser Tiefe durchzuführen.
Mittenversatz - Mit diesem Wert wird die Mitte des Kegelteils des Bolzens gekennzeichnet.
Suchlänge - Mit diesem Wert wird die Länge des Kegelteils gekennzeichnet.
Bei einem Ebenenelement, das keine extrudierten Kanten aufweist, lautet der standardmäßige Tiefenwert Null. Dieser Wert sollte nur dann geändert werden, wenn bestimmte Voraussetzungen der Werkstückzeichnung gegeben sind. Ansonsten versucht PC-DMIS erfolglos, an der vorgegebenen Tiefe Punkte zu lokalisieren, was zu einem Element-Berechnungsfehler des Element-Extrahierungsmoduls führt. Dies führt zu einem Element-Berechnungsfehler des Element-Extrahierungsmoduls.

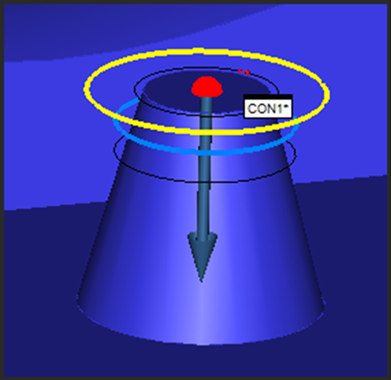

Beispiel eines externen Kegels im Grafikfenster mit folgender Anzeige:
Der Durchmesser (oberer schwarzer Kreis)
Die Länge (schwarzer Kreis unten)
Die Tiefe (blauer Kreis)
Der Mittelpunkt (gelber Kreis)

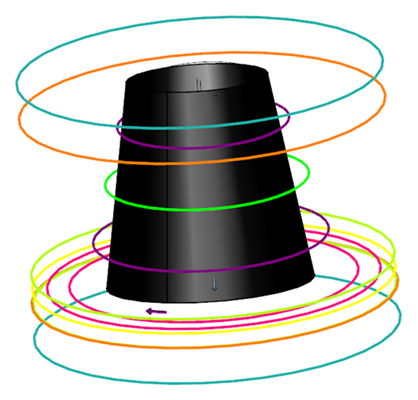

Beispiel eines externen Bolzenkegels im Grafikfenster mit folgender Anzeige:
Die Suchlänge (lila Kreise)
Der Mittenversatz (lindgrüner Kreis)
Die Punkttrennung (orange-farbene Kreise)
Der Mittelpunkt (gelber Kreis)
Die Schnittebene (hellgrüne Kreise)
Der Überscan (Meer-grüne Kreise)
Das Ringband (pink-farbene Kreise)
