Messschieber - Übersicht

Diese Option ist nur verfügbar, wenn Ihre PC-DMIS-Lizenz die Option Kleine PW oder Große PW enthält.

Der Messschieber ist ein schnelles Prüfwerkzeug, dass ähnlich eines richtigen Messschiebers funktioniert. Es stellt eine lokale 2-Punkte-Prüfung für die Punktewolke (PW), das Netz oder das COPOPER-Objekt (wie COPSELECT, COPCLEAN oder COPFILTER) bereitstellt. Der Messschieber zeigt die gemessene Länge entlang der ausgewählten Achse oder Richtung.

Auf diese Weise können Sie auch auf das Dialogfenster Messlehre zugreifen:

Klicken Sie auf die Schaltfläche Messschieber () von der Symbolleiste QuickCloud.
Klicken Sie auf der Symbolleiste QuickMeasure auf den Auswahlpfeil Messlehre und klicken Sie anschließend auf die Schaltfläche Messschieber.

Ein Messschieber besitzt zwei Tastspitzen, mit denen der Abstand zwischen zwei gegenüberliegenden Seiten gemessen werden kann. Die Tastspitze des Messschiebers hat eine benutzerdefinierte Größe. Klicken Sie im Grafikfenster, um die Start und Endpunkte auszuwählen. Mit Hilfe der Daten innerhalb der Größe der Tastspitze stoppen die Endpunkte des Messschieber am Extrempunkt auf den ausgewählten Daten (oder optional auf den berechneten Besteinpassungspunkten). Die Software fährt mit einem Suchabstand entlang der Achse des Messschieber, um die relevanten Punkte zu bestimmen.

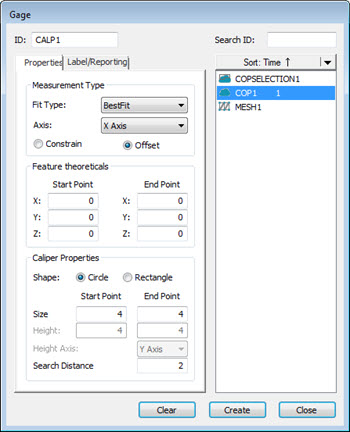

Dialogfeld "Messlehre" - Registerkarte "Eigenschaften"

Die Registerkarte Eigenschaften des Dialogfeldes Messlehre enthält folgende Bereiche:

Messtyp

Einpassungstyp: Klicken Sie auf den Auswahlpfeil, um diese Optionen anzuzeigen.

Max. Einpassen: Dies ist die Standardeinstellung. Mit Hilfe der Daten innerhalb der Größe der Tastspitze und des Suchabstands stoppen die Endpunkte des Messschieber an den Extrempunkten auf den ausgewählten Flächen. Der Suchabstand entlang der Achse des Messschieber wird verwendet, um die relevanten Punkte zu bestimmen.

Besteinpassung: Auf alle Datenpunkte, die innerhalt der Tastspitzengröße des Messschiebers und des Suchabstandes fallen, wird eine Besteinpassung mit dem kleinsten Quadrat durchgeführt. Die resultierenden Besteinpassungspunkte werden verwendet, um die Länge des Messschiebers zu bestimmen. Diese alternative Methode kann verwendet werden, wenn die Scandaten „Störungen“ enthalten. Es kann dabei passieren, dass der Messschieber innerhalb einer Punktewolke oder Netzes angezeigt wird.

Achse: Der Messschieber kann entlang der X-, Y- oder Z-Achse konstruiert werden. Wählen Sie die Option Parallel, um ihn senkrecht zur zuerst ausgewählten Fläche zu konstruieren. Wählen Sie die Option Keine, um keine Beschränkung anzuwenden (3D-Abstand zwischen zwei Punkten).

Einschränken: Wählen Sie diese Option, um die beiden Endpunkte genau gegenüber voneinander, entlang der ausgewählten Achse, zu positionieren.

Versatz: Wählen Sie diese Option, um die beiden Endpunkte voneinander versetzt zu positionieren. Die gemessene Länge verbleibt entlang der ausgewählten Achse.

Nennwerte des Elements

Startpunkt: Diese Option ist die XYZ-Koordinatenposition, an der der Messschieber beginnt.

Endpunkt: Diese Option ist die XYZ-Koordinatenposition, an der der Messschieber endet.

Eigenschaften des Messchieber

Form: Wählen Sie die geeignete Spitzenform, Kreis (Standard) oder Rechteckig. Wenn Sie die Option Rechteckig auswählen, werden die Optionen Höhe und Höhenachse verfügbar.

Die Option Rechteckig ist nur verfügbar, wenn Sie die Option X-Achse, Y-Achse oder Z-Achse im Bereich Messtyp ausgewählt haben. Wenn Sie Parallel oder Keine auswählen, ist die Option Rechteckig deaktiviert.

Größe / Breite: Der Anfang und das Ende des Messschiebers können verschieden groß sein. Geben Sie die Werte für die Größe des Startpunktes und Endpunktes für kreisförmige Enden, oder die Werte Breite des Startpunktes und Endpunktes für rechteckige Ende ein. Bei der Berechnung des Abstandes stoppt die Spitze am Extrempunkt genau wie ein Messschieber es tun würde.

Höhe: Diese Werte definieren die Höhe des Startpunktes und des Endpunktes eines rechteckigen Endes. Die Höhe läuft entlang der ausgewählten Achse. Diese Option ist nur für rechteckige Messschieber aktiviert.

Höhenachse: Wählen Sie die Option aus der Liste, um die Achse festzulegen, die für die Steuerung der Drehung des Rechtecks verwendet wird. Diese Option ist nur für rechteckige Messschieber aktiviert.

Suchabstand: Dieser Wert definiert die Länge vom Nennwert auf beiden Seiten des ausgewählten Punktes. Der Suchabstand zusammen mit der Spitzenform des Messschiebers erzeugen eine zylindrische Zone. Alle Daten in dieser Zone werden zur Bestimmung des Extrempunktes des Messschiebers evaluiert.

Weitere Informationen finden Sie im Abschnitt "Erstellen eines Messschiebers".

Dialogfeld "Messlehre" - Registerkarte "Etikett/Protokollieren"

Die Registerkarte Etikett/Protokollieren des Dialogfeldes Messlehre enthält folgende Bereiche:

Bereich Toleranzen

Die Standardtoleranzen des Messschiebers werden durch die Merkmalsfarben-Skala definiert. Weitere Informationen hierzu finden Sie unter "Bearbeitung der Merkmalsfarben" in der Hauptdokumentation von PC-DMIS.

Im Bereich Toleranzen können Sie die oberen und unteren Toleranzen für die Messschieberlänge eingeben.

So geben Sie die oberen, unteren und nominalen Toleranzen ein:

Geben Sie einen oberen Toleranzwert in das Feld OTol ein.
Geben Sie einen Minustoleranzwert in das Feld UTol ein.

Wenn Sie eine CAD-Modell verwenden, wird die theoretische Länge des Messschiebers vom CAD bestimmt. Wenn kein CAD-Modell verwendet wird, wird der Nominalwert mit dem ersten Messwert aktualisiert. Der Nominalwert kann bearbeitet werden.

Bereich Etikett

Kontrollkästchen Anzeigen: Wenn dieses Kontrollkästchen aktiviert ist, wird die Etikette und die Abbildung des Messschiebers im Grafikfenster angezeigt.

Kontrollkästchen Kopfzeile einblenden: Bestimmt, ob die Beschriftungen der Zeilen und Spalten im Etikett des Messschiebers eingeblendet werden oder nicht. Wenn dieses Kontrollkästchen aktiviert ist, werden die Beschriftungen der Zeilen sowie Spalten der Etikette angezeigt.

Bereich Inhalt

Die Reihenfolge, mit der Sie die folgenden Kontrollkästchen auswählen, bestimmt die Reihenfolge, in der diese in der Etikette erscheinen. Die laufende Nummer wird links an jedem ausgewählten Eintrag angezeigt. Wenn Sie ein markiertes Kontrollkästchen deaktivieren, wird die laufende Nummer der verbleibenden ausgewählten Kontrollkästchen entsprechend neu sortiert.

Kontrollkästchen Gemessen: Wenn dieses Kontrollkästchen aktiviert ist, werden die gemessenen Daten im Etikett angezeigt.

Kontrollkästchen Nennwerte: Wenn dieses Kontrollkästchen aktiviert ist, werden die Nennwerte im Etikett angezeigt.

Kontrollkästchen Toleranz: Wenn dieses Kontrollkästchen aktiviert ist, werden die Toleranzdaten im Etikett angezeigt.

Kontrollkästchen Abweichung: Wenn dieses Kontrollkästchen aktiviert ist, werden die Abweichungsdaten zwischen den Mess- und Nennwerte im Etikett angezeigt.

Kontrollkästchen Aus_Tol: Wenn dieses Kontrollkästchen aktiviert ist, werden die Daten außerhalb der Toleranz im Etikett angezeigt.

Schaltfläche Standard: Klicken Sie diese Schaltfläche, um die aktuelle Auswahl der Kontrollkästchen als Standard festzulegen.

Schaltfläche Zurücksetzen: Klicken Sie diese Schaltfläche, um alle Kontrollkästchen im Bereich Inhalt zu deaktivieren. Die Software setzt den Bereich dann auf die Auto-Einstellungen zurück und zeigt den Messwert an.

Bereich Protokoll und Statistik

In diesem Bereich können Sie die Ausgabeergebnisse mit folgenden Optionen steuern:

STAT – leitet die Ausgabe in statistische Dateien

PROTOKOLL – leitet die Ausgabe in das Prüfprotokoll

BEIDE – leitet die Ausgabe in das Prüfprotokoll und in Statistikdateien

KEINE – leitet die Ausgabe nirgendwohin

Wenn PC-DMIS den Befehl ausführt, werden die Ergebnisse an die vorgegebene Ausgabe gesendet.

Wenn Sie Stats oder Beide wählen, dann muss ein vorangehender Befehl STAT/EIN im Bearbeitungsfenster vorhanden sein, damit die Ergebnisse an die Statistikdatei gesendet werden kann.

Die Einträge, die in der Textformatausgabe enthalten sind, sind durch den Merkmalsformat-Befehl in Ihrer Messroutine definiert. Weitere Details finden Sie unter "Merkmalsformat" in der Hauptdokumentation von PC-DMIS.

Schaltfläche Leeren: Klicken Sie auf diese Schaltfläche, um das Dialogfeld Messlehre auf die Auto-Einstellungen zurückzusetzen.

Schaltfläche Erzeugen: Klicken Sie auf diese Schaltfläche, um einen neuen Messschieber mit den Einstellungen des Dialogfeldes Messlehre zu erstellen. Das Programm erzeugt einen Messschieber.

Schaltfläche Schließen - Klicken Sie diese Schaltfläche, um das Dialogfeld Messlehre zu schließen, ohne einen Messschieber zu erzeugen.
