Bereich 'Elementextraktion - Filter'
Ausreißer entfernen - Bei Aktivierung dieses Kontrollkästchens werden Ausreißer basierend auf dem Wert der Option Sigma-Faktor vom Element ausgeschlossen. Das Kontrollkästchen Ausreißer entfernen ist nur für diese Auto-Element verfügbar: Kegel, Zylinder, 'Bund & Spalt', Ebene, Kufel und Flächenpunkt.
Für 2D-Laser-Auto-Elemente (Kreis, Polygon, Langloch und Rechteckloch) ist der Filter Ausreißer entfernen nur verfügbar, wenn der Wert Tiefe im Bereich Messeigenschaften des Dialogfelds Auto-Element auf 0 (Null) eingestellt ist.
Beispiel für die Einstellung der Tiefe auf 0 (Null), um die Option Ausreißerfilter entfernen zu aktivieren
Der Elementextraktor bewertet das Element beim ersten Versuch intern zwei Mal oder öfters, um die Standardabweichung an allen Punkten zu bestimmen.
Bei allen weiteren Versuchen wird das Element erneut ausgewertet, wobei nur solche Punkte verwendet werden, die sich im Bereich des Ausreißers, multipliziert mit Sigma, befinden. Das Sigma (Σ) ist der Bereich in der Gauss'schen Verteilung der Abweichungen, in dem die 68,2% der besten Punkte für die Einpassung der Elementlage verwendet werden.
Sigma-Faktor - Der Wert dieser Option definiert die Selektivität des Filters. Sie können eine generische reelle Zahl größer 0 wählen. Sobald m gewählt wird, werden alle Scanpunkte mit einer Abweichung vom extrahierten Kegel größer als m x Aktuelle Standardabweichung (die Standardabweichung der gemessenen Punkte in Bezug auf das berechnete Element) aus der Berechnung ausgeschnitten. Daraus folgt, je geringer der Wert für m desto selektiver ist der Filter.

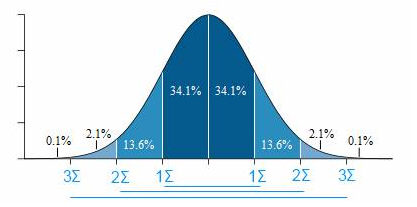

Demnach wird die Standardabweichung in der ersten Auswertung für alle Punkte ausgewertet. In einer Normalverteilung könnte dies wie folgt dargestellt werden:
Das bedeutet, dass sich die besten Punkte im Interval von 0 bis 1Σ befinden. Angenommen, Sie möchten nur Punkte in diesem Bereich erhalten, dann müssten Sie einen Ausreißerwert von 0 bis 1 angeben. Bei Verwendung höherer Ausreißerwerte würden schlechtere Lösungen erzielt.
Punkte mit Nennwerten außerhalb entfernen:
Wenn aktiviert, vergleicht PC-DMIS den geschätzten Nennwert eines jeden gescannten Punktes innerhalb der Schnittzone mit dem theoretischen Nennwert des Elements (oder CAD-Fläche für 3D-Elemente).
Dieser Parameter ist nur für Laser-Auto-Elemente Kreis, Kegel, Zylinder, Kantenpunkt, Bund und Spalt, Ebene, Vieleck, Langloch, Kugel, Rechteckloch und Flächenpunkt verfügbar. Die Elemente Kantenpunkt sowie Bund und Spalt verwenden die 2D-Filtermethode.
Beim Messen der Laser-Elemente wird dieser Filter verwendet, um gescannte Punkte herauszufiltern, die sich auf der gegenüberliegenden Seite des Werkstücks oder auf angrenzenden Flächen befinden. Je kleiner der Max. Einfallswinkel, desto mehr Punkte werden von PC-DMIS ausgefiltert.
Der Effekt des Filters Max. Einfallswinkel ist aktiviert, wenn die Schaltfläche Abgesonderte Punkte Ein-/Ausblenden (
) auf der Registerkarte Laserscan-Eigenschaften im Laser-Dialogfeld Auto-Element aktiviert wurde.
