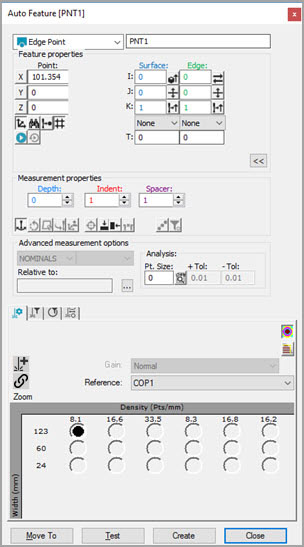

Dialogfeld "Auto-Element" - Kantenpunkt
So messen Sie einen Kantenpunkt mit einem Lasertaster:
Öffnen Sie das Dialogfeld Auto Elemente und wählen Sie die Option Kantenpunkt.
Wählen Sie eine der folgenden Optionen:
Klicken Sie auf die CAD, um die Lage und den Vektor des Punktes zu definieren. Geben Sie danach alle fehlenden Information ein.
Bewegen Sie die Maschine mittels der Registerkarte Laser des Grafikfensters zur Punktposition. Klicken Sie als nächstes im Bereich Elementeigenschaften auf die Schaltfläche Punkt von Maschine lesen (
). Geben Sie danach alle fehlenden Information ein.
Geben Sie alle theoretischen Informationen für X, Y, Z, I, J, K, und alle anderen Parameter manuell ein.
Geben Sie auf der Registerkarte Tasterbahn-Eigenschaften taktil der Taster Werkzeugleiste Werte für Tiefe, Einzug und Abstand ein. PC-DMIS wird eine entsprechende grafische Visualisierung der Änderung im Grafikfenster anzeigen.
Geben Sie alle notwendigen Angaben in die Registerkarten der Taster Werkzeugleiste ein. Sie müssen dafür die Registerkarten von Laserscan-Eigenschaften, Laserfilterungs-Eigenschaften und Laser Ausschnittsbereich-Eigenschaften, Elementextraktion und Laser-AF mehrfache Erstellung anwählen, um die Angaben einzugeben.
Klicken Sie je nach Bedarf auf die Schaltfläche Test, um das Element zu testen.
ACHTUNG: Wenn Sie das tun, bewegt sich die Maschine. Um Verletzungen zu vermeiden, halten Sie sich von der Maschine fern. Um Beschädigungen an der Hardware zu vermeiden, lassen Sie die Maschine langsamer laufen.
Klicken Sie auf Erzeugen und dann auf Schließen.
