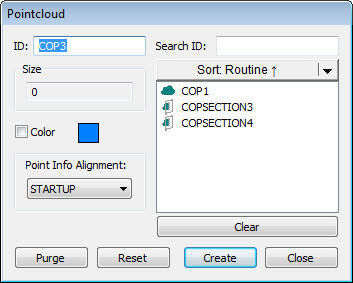

Dialogfeld "Punktewolke"
Das Dialogfeld Punktewolke hat nur dann eine Auswirkung, wenn der PW-Befehl Daten enthält.
Das Dialogfeld Punktewolke kann entweder über die Menüoption Einfügen | Punktewolke | Element oder die Schaltfläche Punktewolke (
) auf der Symbolleiste Punktewolke aufgerufen werden.
Das Dialogfeld enthält die folgenden Elemente:
ID – In diesem Feld wird die eindeutige Identität des Punktewolken-Befehls angezeigt.
Such-ID - Wenn eine längere Liste von Vorgängen definiert ist, können Sie im Feld Such-ID nach bestimmten Vorgängen in der Liste suchen. Wenn Sie beginnen, die Vorgangs-ID in das Feld einzugeben, wird die Liste automatisch nach Ihrer Eingabe gefiltert.
Größe - In diesem Feld wird die Gesamtzahl der Punkte in der Punktewolke angezeigt.
Farbe - Mit diesem Kontrollkästchen können Sie die Farbe für die gescannten Punkte in der Punktewolke an der Außenseite eines Werkstücks festlegen. Sie können die Farbe der Punktewolke ändern, indem Sie das Kontrollkästchen Farbe aktivieren und dann auf das Feld Farbe klicken, um die gewünschte Farbe aus dem Dialogfeld Farbe auszuwählen. Weitere Informationen zu den Farben der Punktewolke finden Sie unter "Scanfarben Punktewolke".
Befehlsliste – Dieser Bereich enthält die Liste der Elemente oder Scans, die Daten an den PW-Befehl in dem Dialogfeld senden. Die Funktion Sortieren ist verfügbar, um die Liste nach ID, Typ, Routine oder Zeit zu sortieren. Wählen Sie die Option von der Liste und klicken Sie anschließend die Schaltfläche Sortieren.
Punktinfo - Wenn das Dialogfeld Punktewolke geöffnet ist, können Sie auf einen Punkt im Grafikfenster klicken, um das Dialogfeld Punktewolke – Punktangaben aufzurufen. Das Dialogfeld Punktewolke - Punktangaben enthält Informationen über den Punkt in Bezug auf die Ausrichtung. Dieses Feld enthält die numerische ID des Punktes, seine Koordinaten und geschätzte Normale des Punktes. Des Weiteren werden entsprechende CAD-Punkte mit CAD-Koordinaten und der CAD-Normalen angezeigt. Letztendlich wird die Abweichung des Punktes vom CAD-Modell mit dem Maßstab für den Abweichungspfeil im Dialogfeld eingeblendet. Punktauswahl besitzt keinen zugehörigen Funktionsbefehl. Bei geöffnetem Dialogfeld Punktewolke-Punktangaben und durch Klicken auf die Schaltfläche Punkt erstellen sind zwei Szenarien möglich:
Befindet sich in der Messroutine ein CAD-Modell und ist die Punktewolke ausgerichtet, wird ein Laser-Flächenpunkt erstellt, eingefügt und an der ausgewählten Position aufgelöst.
Ansonsten wird ein Abhängiger Versatzpunkt erstellt und in die Messroutine eingefügt.
Eliminieren/Rücksetzen – Die Schaltfläche Rücksetzen stellt alle Daten wieder her, die in einem PW-Befehl gespeichert sind. Die Schaltfläche Eliminieren löscht dauerhaft alle Daten in einer Punktewolke, die derzeit nicht angezeigt oder gefiltert werden oder ausgewählt sind. Dadurch werden in der Punktewolke nur die sichtbaren Daten beibehalten.
Informationen zur Anzeige von Informationen zur Abweichung der Punkte in einer Punktewolke finden Sie unter "Punktewolke – Punktangaben".
