Fertigstellen der Gruppe "CAD-Auswahl" für ein Lochelement (Gekrümmte Fläche)

Die Optionen in der Gruppe CAD-Auswahl zeigen die CAD-Koordinaten für ein Lochelement und geben Ihnen die Möglichkeit, die auf das CAD bezogenen Funktionen durchzuführen.

Elementoptionen

Die folgenden Grafiken zeigen die Optionen für jedes Element.

CD- und CK-Elemente:

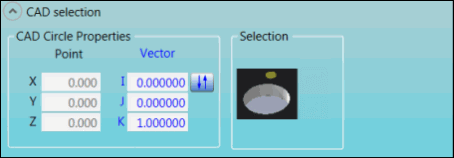

Gruppe "CAD-Auswahl" für CD-Element

Gruppe "CAD-Auswahl" für CD- und CK-Elemente

DI- und DK-Elemente:

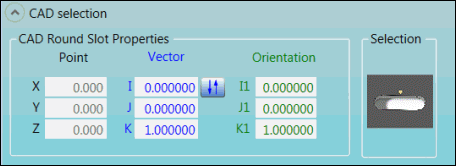

Gruppe "CAD-Auswahl" für DI-Element

Gruppe "CAD-Auswahl" für DI- und DK-Elemente

EI- und EK-Elemente:

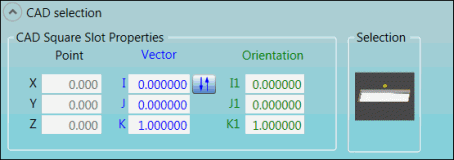

Gruppe "CAD-Auswahl" für EI-Element

Gruppe "CAD-Auswahl" für EI- und EK-Elemente

GD- und GK-Elemente:

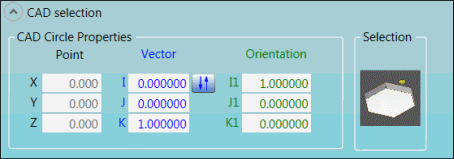

Gruppe "CAD-Auswahl" für GD-Element

Gruppe "CAD-Auswahl" für GD- und GK-Elemente

HD- und HK-Elemente:

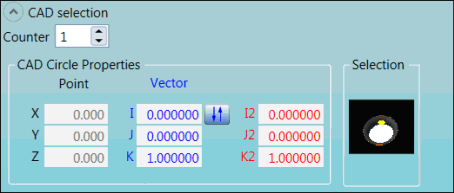

Gruppe "CAD-Auswahl" für HD-Element

Gruppe "CAD-Auswahl" für HD- und HK-Elemente

II- und IK-Elemente:

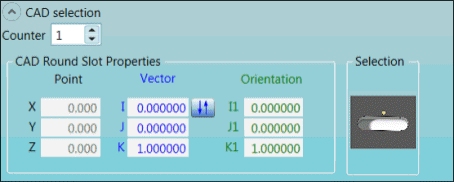

Gruppe "CAD-Auswahl" für II-Element

Gruppe "CAD-Auswahl" für II- und IK-Elemente

Beschreibungen

Die nachstehende Tabelle beschreibt die Optionen.

Weitere Informationen zu den Symbolen, die in der Gruppe CAD-Auswahl erscheinen, finden Sie im Thema "Anwenden der Symbole".

Eintrag

Beschreibung

Liste Zähler

Bestimmen Sie die Anzahl der EBE-Elemente dieses Typs in der Messroutine.

Bereiche CAD-Eigenschaften Kreis, CAD-Eigenschaften Langloch und CAD-Eigenschaften Rechteckloch

X-, Y- und Z-Punkt: Diese Felder enthalten die berechneten Punktpositionen auf dem CAD-Modell.

I-, J- und K-Vektor: Diese Felder enthalten die berechneten Vektorpositionen auf dem CAD-Modell.

I1-, J1- und K1-Ausrichtung: Diese Felder enthalten die berechneten Winkelpositionen auf dem CAD-Modell.

Bereich Auswahl

Dieses Bild erscheint, wenn sich PC-DMIS im Flächenmodus befindet. In diesem Modus werden die Flächen eines Vollkörpermodells zur Auswahl verfügbar, wenn im Grafikfenster auf die CAD-Daten geklickt wird.

Diese Abbildung stellt den Navigationspfad dar.

Bereich Auswahl

Navigationsbahn

Dieses Bild erscheint, wenn sich PC-DMIS im Kurvenmodus befindet. Mit der Option Drahtmodus können Sie die Kurven und Linien eines Drahtmodells auswählen, wenn Sie im Grafikfenster auf die CAD-Daten klicken.

Diese Abbildung stellt den Navigationspfad dar.

Weitere Informationen zum Flächen- und Kurvenmodus finden Sie im Abschnitt "Wechseln zwischen Kurven- und Flächenmodus" des Kapitels "Bearbeiten der CAD-Anzeige" in der Hauptdokumentation von PC-DMIS.
