Fertigstellen der Gruppe "Elementdefinition" für ein Lochelement (Gekrümmte Fläche)

Verwenden Sie die Optionen in der Gruppe Elementdefinition, um zusätzliche Werte für ein Lochelement zu bestimmen.

Elementoptionen

Die folgenden Grafiken zeigen die Optionen für jedes Element.

Das Feld ID enthält die entsprechende ID für das Element. Die folgenden Abbildungen enthalten Beispiele.

CD-, CK-, HD- und HK-Elemente:

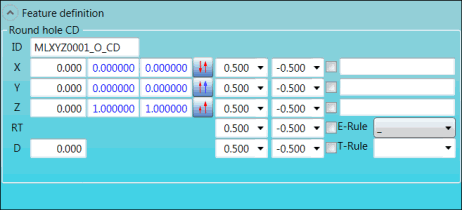

Gruppe "Elementdefinition" für CD- und HD-Elemente

Gruppe "Elementdefinition" für CD und HD-Elemente

DI- und DK-Elemente:

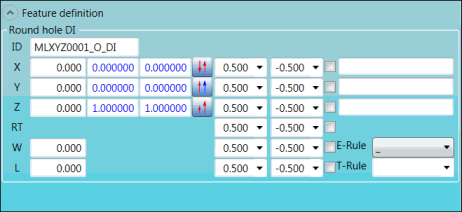

Gruppe "Elementdefinition" für DI-Element

Gruppe "Elementdefinition" für DI-Element

EI- und EK-Elemente:

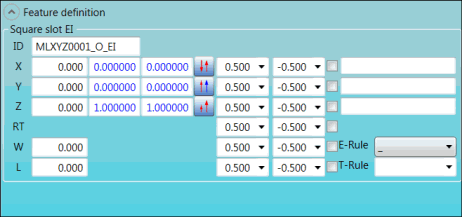

Gruppe "Elementdefinition" für EI-Element

Gruppe "Elementdefinition" für EI-Element

GD- und GK-Elemente:

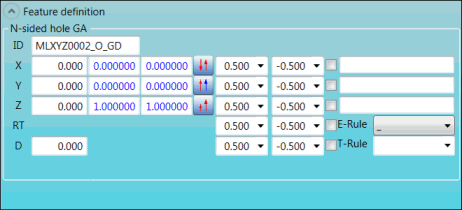

Gruppe "Elementdefinition" für GD-Element

Gruppe "Elementdefinition" für GD-Element

II- und IK-Elemente:

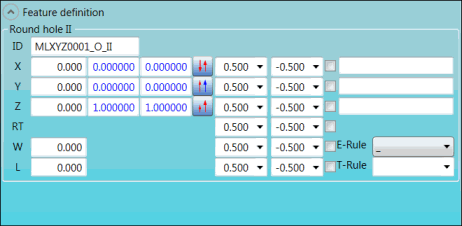

Gruppe "Elementdefinition" für II-Element

Gruppe "Elementdefinition" für II-Element

Beschreibungen

Die nachstehende Tabelle beschreibt die Optionen.

Nähere Angaben zu den Beschreibungen der Symbole, die in dieser Gruppe erscheinen, finden Sie im Thema "Anwenden der Symbole".

Eintrag

Beschreibung

Bereiche Langloch CD/CK, Langloch DI/DK, Langloch HD/HK, Rechteckloch EI/EK und Langloch II/IK

Wenn Sie den Mauszeiger über eine Option in diesem Bereich bewegen, erscheint auf dem Bildschirm ein Tipp zu dieser Option.

Feld ID: in diesem Feld wird die ID des Elements angezeigt. Die ausgewählte Option in der Liste E-Regel wird Teil der ID.

Felder X-, Y- und Z-Zentrum: Dieser Felder enthalten die X-, Z- und Z-Koordinaten des Mittelpunktes des Elementes.

Felder I-, J- und K-Vektor: In diesen Feldern werden die I-, J- und K-Werte des Elementvektors für den Messvorgang eingegeben.

Felder I-, J- und K-RT: Geben Sie die I-, J- und K-Werte des Protokollvektors (RT) des Elements zur Prüfung des Punktes ein.

Feld D: Geben Sie den Durchmesser des Kreises ein.

Feld B: Geben Sie die Breite (d. h. Durchmesser) des Langloches ein.

Feld L: Geben Sie die Länge des Langloches ein.

Listen +Tol: Wählen Sie die oberen Toleranzen für die Merkmalsachsen X, Y, Z, RT und D (Durchmesser).

Listen -Tol: Wählen Sie die unteren Toleranzen für die Merkmalsachsen X, Y, Z, RT und D (Durchmesser).

Kontrollkästchen Ausgabe X-Achse, Ausgabe Y-Achse, Ausgabe Z-Achse , Ausgabe RT-Achse und Ausgabe Durchmesser: Damit können die Toleranzen im Bearbeitungsfenster sowie in den Protokollen (wenn PC-DMIS Informationen in Textform speichert) angezeigt werden. Markieren Sie das Kontrollkästchen für jede Toleranz, die Sie drucken möchten. Das Kontrollkästchen für jede Achse, das gemäß der gewählten Option in der Liste E-Regel geprüft werden muss, ist automatisch markiert und grau hinterlegt. Diese Kontrollkästchen können nur durch die Auswahl einer anderen Option in der Liste E-Regel angepasst werden.

Felder Kommentare: In diese Felder können Sie Kommentare eingeben. Die Kommentare werden in Protokollen vor den Merkmalen angezeigt, wenn PC-DMIS die Informationen in einem Textformat abspeichert.

Liste E-Regel: Wählen Sie die E-Regel (Evaluierungsregel), die die zu tolerierende Achse bestimmt. Bewegen Sie Ihren Mauszeiger über die Option für weiterer Informationen zur jeweiligen Option. Die ausgewählte Option wird Teil der ID im Feld ID.

Feld T-Regel: Mit diesem Feld können Sie die aktuellen Toleranzen in einer T-Regel (Toleranzregel) speichern. Dies ist nützlich für Toleranzen, die oft verwendet werden. Beispiel: -0.3 und 0.3. Sie können ebenfalls die Toleranzen einer bestehenden T-Regel aufrufen und eine T-Regel löschen.

  • Geben Sie zum Erstellen einer T-Regel eine Bezeichnung für die Regel ein und klicken Sie anschließend auf die rechte Maustaste. Die folgenden Optionen werden angezeigt:

Optionen Speichern und Löschen

Optionen Speichern und Löschen

Wählen Sie Speichern aus. In der Liste erscheint dann die T-Regel.

  • Wählen Sie die Regel in der Liste aus, um die Toleranzen für eine vorhandene T-Regel wieder aufzurufen.

  • Um eine T-Regel zu löschen, wählen Sie die entsprechende Regel aus, klicken Sie mit dem rechten Mausklick darauf und wählen Sie die Option Löschen.
