Die Optionen in der Gruppe CAD-Auswahl zeigen die CAD-Koordinaten für ein Punktelement und geben Ihnen die Möglichkeit, die auf das CAD bezogenen Funktionen durchzuführen.
Elementoptionen
Die folgenden Grafiken zeigen die Optionen für jedes Element.
AA-Element:

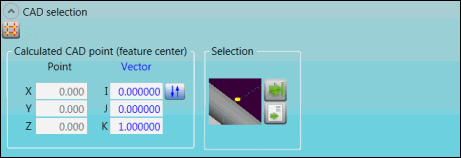

Gruppe "CAD-Auswahl" für AA-Element
AC-Element:

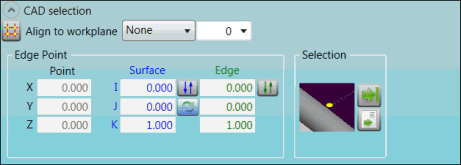

Gruppe "CAD-Auswahl" für AC-Element
Beschreibungen
Die nachstehende Tabelle beschreibt die Optionen.
Nähere Angaben zu den Beschreibungen der Symbole, die in dieser Gruppe erscheinen, finden Sie im Thema "Anwenden der Symbole".
Eintrag |
Beschreibung |
Liste An Arbeitsebene ausrichten (AC-Element) |
Arbeitsebene auswählen. |
Auswahlliste (AC-Element) |
CAD-Abtrennabstand vom Klickpunkt auswählen oder eingeben. Der Wert "0" steht für einen unbegrenzten Abstand. |
Bereich Berechneter CAD-Punkt (Elementzentrum) (AA-Element) |
Felder X-, Y- und Z-Punkt: Diese Felder enthalten die berechneten Punktpositionen auf dem CAD-Modell. Felder I-, J- und K-Vektor (AA-Element): Diese Felder enthalten die berechneten Vektorpositionen auf dem CAD-Modell. |
Bereich Kantenpunkt (AC-Element) |
Felder X-, Y- und Z-Punkt: Diese Felder enthalten die X-, Y- und Z-Nennwerte der Position des Elementes. Felder I-, J- und K-Fläche (AC-Element): In diesen Feldern werden die Flächenpositionen des Elements angezeigt. Felder Kante (AC-Element): In diesen Feldern wird die berechnete Antastrichtung (Vektor) für den Kanten-Messpunkt oder für die Punkte angezeigt. |
Bereich Auswahl (Alle Elemente) |
Diese Abbildung stellt den Navigationspfad dar. |
