Die Optionen in der Gruppe CAD-Auswahl zeigen die CAD-Koordinaten für ein Standardwerkstückelement und geben Ihnen die Möglichkeit, die auf das CAD bezogenen Funktionen durchzuführen.
Elementoptionen
Die folgenden Grafiken zeigen die Optionen für jedes Element.

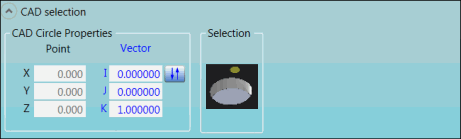

LA-, LB-, LD-, LE-, LF- und LG-Elemente:
Gruppe "CAD-Auswahl" für LA-, LB, LD, LE, LF- und LG-Elemente

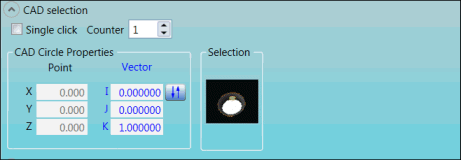

LC-Element:
Gruppe "CAD-Auswahl" für LC-Element
Beschreibungen
Die nachstehende Tabelle beschreibt die Optionen.
Nähere Angaben zu den Beschreibungen der Symbole, die in dieser Gruppe erscheinen, finden Sie im Thema "Anwenden der Symbole".
Eintrag |
Beschreibung |
Kontrollkästchen Einfachklick |
Aktivieren Sie dieses Kontrollkästchen, um die CAD-Auswahl mit einem Klick zu aktivieren. Um die CAD-Auswahl mit Mehrfachklick zu verwenden, deaktivieren Sie das Kontrollkästchen. Damit wird die Liste Zähler angezeigt. |
Liste Zähler |
Bestimmen Sie die Anzahl der EBE-Elemente dieses Typs in der Messroutine. |
Bereich CAD-Eigenschaften Kreis |
Felder X-, Y- und Z-Punkt: Diese Felder enthalten die berechneten Punktpositionen auf dem CAD-Modell. Felder I-, J- und K-Vektor: Diese Felder enthalten die berechneten Vektorpositionen auf dem CAD-Modell. |
Bereich Auswahl |
Diese Abbildung stellt den Navigationspfad dar. |
