Liste Sicherheitsabstand: Bestimmen Sie die Verschiebung vor und nach der Messung.

Feld Langer Abstand: Geben Sie den Abstand zwischen dem ersten Messpunkt und der Kante des Loches ein.

Feld Kurzer Abstand: Geben Sie den Abstand zwischen den Messpunkten für die umgebende Ebene und der Kante des Loches ein.

Feld Große Tiefe: Geben Sie die Tiefe für Messungen mit dem Schaft ein.

Feld Geringe Tiefe: Geben Sie die Tiefe für Messpunkte am Kreis an.

Feld Startwinkel: Geben Sie den Startwinkel für das Messpunktmuster ein.

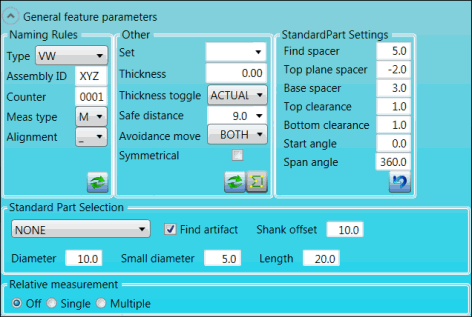

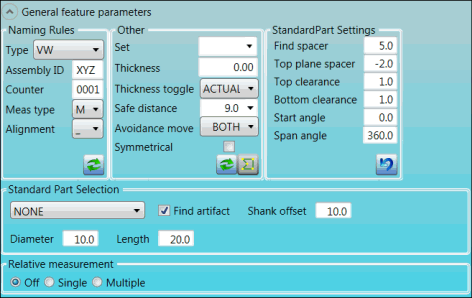

Feld Abstand suchen: Geben Sie in diesem Feld den Abstand für die Suche des Standardwerkstückes ein.

Feld Abstand obere ebene: Geben Sie den Abstand von der Kante an, an der die obere Ebene gemessen wird.

Feld Basisabstand: Geben Sie den Abstand von der Basis des Standardwerkstückes an, wo die Basisebene gemessen wird.

Feld Sicherheitsebene oben: Geben Sie den Abstand von der Oberseite des Standardwerkstückes an, wo die Punkte gemessen werden.

Feld Sicherheitsabstand unten: Geben Sie den Abstand von der Unterseite des Standwerkstückes an, wo die Punkte gemessen werden.

Feld Startwinkel: Geben Sie den Startwinkel für das Messpunktmuster ein.

Feld Startwinkel 2: Wenn Sie eine Kugel messen, ist der "Startwinkel 2" der Winkel, der von der oberen Hälfte beginnt, wo das Messpunktmuster ist.

Feld Spannwinkel: Definieren Sie wie weit ein Bereich gemessen wird. Die Messung beginnt am Startwinkel und wird in Spannwinkelgraden ausgeführt.

Wählen Sie das Standardwerkstückmodul, das für die Messung des Elementes verwendet wird.

Kontrollkästchen Artefakt suchen: Wenn markiert, wird nach dem Standardwerkstück mittels Schaftpunkten gesucht.

Feld Schaftversatz: (Verfügbar, wenn das Kontrollkästchen Artefakt suchen ausgewählt ist.) Bestimmen Sie den Versatz von der Tastspitze.

Feld Durchmesser: Geben Sie den Durchmesser für das Standardwerkstück ein.

Kleiner Durchmesser: Geben Sie den kleinen Durchmesser des standardmäßigen Werkstückkegels ein.

Feld Länge: Geben Sie die Länge des Standardwerkstücks ein.

Feld Steigung: Geben Sie die Steigung des Standardwerkstückes ein.

Wählen Sie die entsprechende Option in der Liste Loch suchen:

• Manuell: Wenn Sie diese Option wählen, werden Sie gebeten, den Taster manuell zum Mittelpunkt des Loches zu bewegen. Anschließend wird das Element gemessen.

• Mit Schaft vervollständigen: Diese Option misst zuerst den Stützpunkt. Der Abstand vom Durchmesser ist durch den Parameter Langer Abstand definiert. Anschließend wird das Element mit der Schaftmessung zentriert. Die Tiefe der Messung ist durch den Parameter Große Tiefe definiert. Danach wird die Ebene mit drei Stützpunkten im Abstand der Kurzem Abstand zum Durchmesser gemessen. Der Parameter Geringe Tiefe bestimmt die Tiefe der Elementmessung.

• Direkt: Misst das Werkstück direkt. Die folgenden Optionen werden angezeigt:

• Kontrollkästchen Prüfen, ob gestanzt: Diese Option ist eine optionale zusätzliche Erweiterung der Lochsuche. Wenn Sie dieses Kontrollkästchen markieren, sucht die Maschine das Loch in Vektorrichtung für den ausgewählten Abstand. Wenn das Loch gefunden wird, wird es gemessen. Sobald es nicht gefunden werden kann, wird es übersprungen. Die ausgelassenen Elemente werden im Protokoll als Kommentare dargestellt, wenn PC-DMIS die Informationen im Textformat speichert.

• Kontrollkästchen Fehler anzeigen: Markieren Sie dieses Kontrollkästchen, wenn Sie wünschen, dass die Ausführung für das Element unterbrochen und eine Fehlermeldung angezeigt wird, wenn das Loch nicht gestanzt ist.

Bereich "Relative Messung" - Einzeloption

Bereich "Relative Messung" - Mehrfachoption

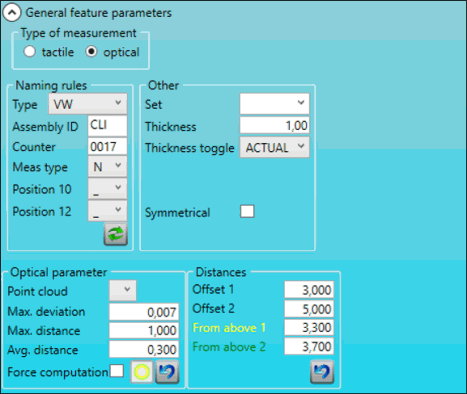

Liste Punktewolke: Wählen Sie die Punktewolke aus, aus der Sie das Element extrahieren möchten.

Feld Max. Abweichung: Geben Sie die maximale Abweichung zwischen zwei Punkten der PW ein. Wenn es zwei Punkte mit einer höheren Abweichung gibt, schlägt die Extraktion fehl.

Feld Max. Abstand: Geben Sie den maximalen Abstand zwischen Punkten in der PW ein. Wenn es zwei Punkte mit einer höheren Abweichung gibt, schlägt die Extraktion fehl.

Feld Durchschnittl. Abstand: Geben Sie den durchschnittlichen Abstand zwischen zwei Punkten in der PW ein. Wenn der durchschnittliche Abstand höher ist, schlägt die Extraktion fehl.

Kontrollkästchen Berechnung erzwingen: Wenn Sie dieses Kontrollkästchen aktivieren, versucht ESF, das Element zu extrahieren, auch wenn Sie die anderen Parameter in diesem Bereich nicht ausfüllen.

Feld Versatz 1: ESF verwendet die Punkte zwischen Versatz 1 und Versatz 2, um die Ebene für das Element diese Anzahl von Millimetern vom Loch entfernt zu konstruieren.

Feld Versatz 2: ESF verwendet die Punkte zwischen Versatz 1 und Versatz 2, um die Ebene für das Element diese Anzahl von Millimetern vom Loch entfernt zu konstruieren.

Feld Versatz 3: ESF verwendet die Punkte zwischen Versatz 1 und Versatz 2, um die Ebene für das Element diese Anzahl von Millimetern vom Loch entfernt zu konstruieren.

Felder Höhe 1, Höhe 2 und Höhe 3: Die Höhe, in der die Versätze auf das Element angewendet werden.

Feld Von oben: ESF verwendet nur die Punkte zwischen dem Wert Von oben von oben und dem Von unten von unten. Stellen Sie sicher, dass Sie den Wert für die Option Stärke richtig einstellen, da ESF den Stärkenwert für die Berechnung verwendet.

Feld Von unten: ESF verwendet nur die Punkte zwischen dem Wert Von oben von oben und dem Von unten von unten. Stellen Sie sicher, dass Sie den Wert für die Option Stärke richtig einstellen, da ESF den Stärkenwert für die Berechnung verwendet.

Feld Von oben 1: ESF verwendet nur die Punkte zwischen dem Wert Von oben 1 von oben. Stellen Sie sicher, dass Sie den Wert für die Option Stärke richtig einstellen, da ESF den Stärkenwert für die Berechnung verwendet.

Feld Von oben 2: ESF verwendet nur die Punkte zwischen dem Wert Von oben 2 von oben. Stellen Sie sicher, dass Sie den Wert für die Option Stärke richtig einstellen, da ESF den Stärkenwert für die Berechnung verwendet.

Wenn Sie den Messtyp Optisch nm gewählt haben, werden die Felder Von oben und Von unten nicht angezeigt. Bei diesem Messtyp extrahiert ESF das Element nur aus der umgebenden Ebene.

Feld Höhe: Geben Sie die Höhe des Elementes ein.

Felder Tiefe 1 und Tiefe 2: Diese Werte definieren einen Bereich, aus dem die Punkte in der PW entnommen werden. Tiefe 1 ist der Versatz von oben. Tiefe 2 ist der Versatz von der Unterseite des Blechs (die Stärke abzüglich des Wertes für Tiefe 2 von oben).
