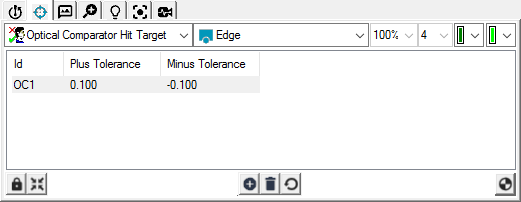

Folgende Parameter erscheinen in den Spaltenüberschriften der Zielliste auf der Registerkarte Messpunkt-Ziele beim Messen von Elementen mit Hilfe der Messmethode Optischer Komparator (Informationen zu verfügbaren Messmethoden finden Sie unter "Messen von Elementen unter Verwendung eines Optiktasters"):
Kantenparametersatz
Um einen Wert zu ändern, klicken Sie mit der rechten Maustaste auf den aktuellen Wert für das gewünschte Ziel. Wenn es zu einem Wert keine Angabe gibt (k. A.), ist dieser Parameter auf den aktuellen Satz "nicht anwendbar".
ID: Dieses Feld zeigt eine eindeutige Namenskennung für den Eintrag in der Liste der Messpunktziele an. Die gleiche ID wird im QuickInfo-Text für das Ziel in der Registerkarte Vision des Grafikfensters verwendet.
Obere Toleranz: Gibt die obere Toleranz an, mit der ein Ziel während seiner Ausführung visuell verglichen wird.
Untere Toleranz: Gibt die untere Toleranz an, mit der ein Ziel während seiner Ausführung visuell verglichen wird.

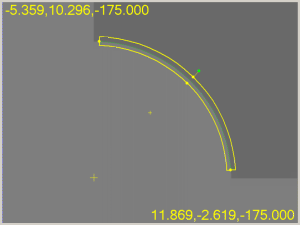

Beispiel für einen optischen Komparator mit oberen und unteren Toleranzbändern
Beleuchtung: Hier werden die Beleuchtungswerte, die für das Messpunktziel verwendet werden sollen, angezeigt. Wenn Sie die Beleuchtung für ein bestimmtes Messpunktziel ändern möchten, wählen Sie das Ziel entweder auf der Registerkarte Messpunktziele oder auf der Registerkarte Vision des Grafikfensters aus und ändern die Beleuchtung auf der Registerkarte Beleuchtung. Weitere Informationen zum Ändern der Beleuchtung finden Sie unter "Taster-Werkzeugleiste: Registerkarte 'Beleuchtung'".
Fokussier-Parametersatz
Informationen finden Sie unter "Messpunktziel Fokussier-Parametersatz".
