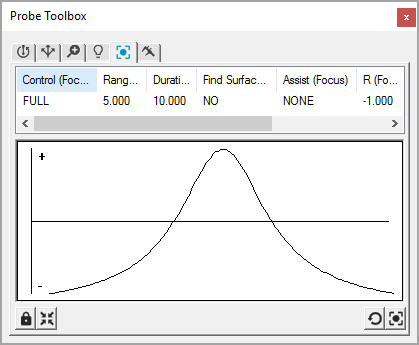

Taster-Werkzeugleiste: Registerkarte "Fokus" mit schlechten Fokusergebnissen.
Ein gutes Fokusdiagramm würde eine abgerundete Kurve zeigen, wie ein umgekehrtes U.
Über die Registerkarte Fokus können Sie eine unmittelbare Fokussierung auf das Werkstück innerhalb des im Grafikfenster definierten rechteckigen Bereichs durchführen. Das Programm erzeugt bei der Anwendung dieser Option keine Messroutinen-Befehle.
Um die Fokussierung durchzuführen, verwenden Sie die Registerkarte Vision im Grafikfenster dazu, das rechteckige Ziel über den gewünschten Teilbereich des Werkstücks zu verschieben und in der Größe anzupassen, und wählen Sie eine der Fokus-Schaltflächen aus. Die Maschine fokussiert auf den angegebenen Bereich des Ziels, zeigt die optimale Fokus-Position als Overlay auf der Registerkarte Vision an und blendet die Fokus-Kurve in einem Graph ein.
Wenn Hochgenau ausgewählt ist, wird der erste Durchgang im Diagramm nicht angezeigt. Nur der zweite Durchgang wird angezeigt.
Um die beste Fokusgenauigkeit und Wiederholpräzision zu erreichen, sollte der Fokussiervorgang bei der höchsten verfügbaren Vergrößerungsstufe stattfinden.
In der Registerkarte Messpunkt-Ziele werden bestimmte Fokusparameter für das Element festgelegt, indem der Fokus-Parametersatz ausgewählt wird. Siehe "Taster-Werkzeugleiste: Registerkarte 'Messpunktziele'".
In der Vision wird in Warnmeldungen die erfolgreiche Fokussierung angezeigt und Sie erhalten Rückmeldung zu dem Vorgang.
Wird ein Warnpräfix angegeben, wurde der Fokuswert berechnet, die Genauigkeit könnte jedoch durch Berücksichtigung der Informationen in der Warnmeldung verbessert werden. Es wird z. B. gewarnt, wenn die Geschwindigkeit zu hoch, das Fokus-Rechteck zu klein oder die Vergrößerung nicht hoch genug ist.
Wenn ein Fehlerpräfix angegeben wird, ist die Fokusberechnung fehlgeschlagen. PC-DMIS Vision stellt die Werte der Fokusberechnung auf die vorherige Fokusposition zurück.
