Taster-Werkzeugleiste- Registerkarte "Messpunktziele"
Taster-Werkzeugleiste- Registerkarte "Messpunktziele"
Diese Registerkarte erscheint nur dann, wenn Sie einen unterstützten Optiktaster definieren und anwenden.

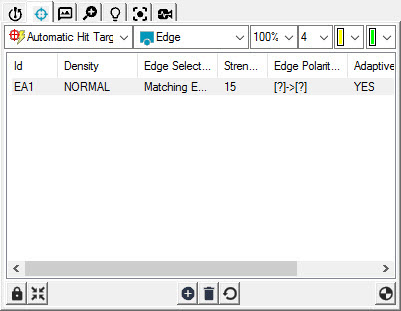

Auf der RegisterkarteMesspunktziele werden die Parameter für Kantenerkennung und Fokus angezeigt, die zur Elementmessung angewendet werden.
Beim Verwenden eines Optiksensors können Sie Einstellungen vornehmen und die Messpunktziele testen. Mit dieser Option können Sie außerdem die Standardziele in Unterziele aufteilen, wobei jedes einzelne Ziel den eigenen Parametersatz erhält. Sie können beispielsweise einen Kreis mit dem einzelnen Standardziel messen oder den Kreis in einzelne Bögen mit einem eigenen Ziel-Parametersatz für jeden Bogen aufteilen. Diese Ziel-Parameter umfassen Kantenerkennung, Beleuchtung, Punktdichte usw..

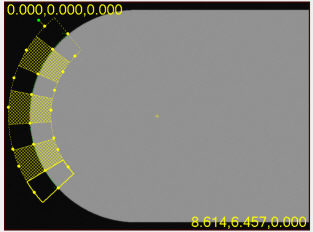

Beispiel eines Bogens mit sieben Zielen; mit vier aktiven (normalen) Zielbereichen.

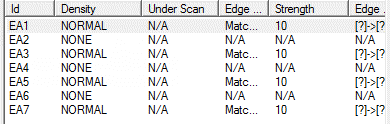

Beachten Sie, dass jedes Ziel in der Liste der Ziele einen eigenen Zielparametersatz aufweist.
PC-DMIS zeigt Elementziele und ihre zugehörigen Parameter als Zeile in der Zielliste der Registerkarte an. Sie können mehr als ein Ziel definieren. Sie können mehr als ein Ziel definieren. Wenn Sie ein oder mehrere Ziele aus der Liste auswählen, ist zu sehen, dass Sie in der Registerkarte Vision des Grafikfensters als fettgedruckt dargestellt werden.
Doppelklicken Sie auf die Objekte in der Liste, um die Parameter für ein Ziel zu ändern. Sie können mehrere Ziele gleichzeitig ändern, indem Sie mehrere Zielreihen in der Taster-Werkzeugleiste auswählen und dann mit der rechten Maustaste klicken.
PC-DMIS zeigt Ziele sowohl auf der Registerkarte Vision als auch auf der Registerkarte CAD an. Obwohl die Messpunktziele in jeder der beiden Ansichten in der Größe verändert werden können, werden sie der Einfachheit halber zweidimensional dargestellt, da die Registerkarte Vision ebenfalls eine zweidimensionale Anzeige des Werkstücks verwendet.
Mehr:
Messen von Elementen mithilfe eines optischen Tasters
Messlehre-Messpunktziel Elementparameter
Manuelle Messpunktziel-Elementparameter
Automatisches Messpunktziel-Elementparameter
Optischer Komparator Messpunktziel Parameter
