Gehen Sie wie folgt vor, um eine optische Linie zu erstellen:
Wählen Sie bei KMGs, die die CNC-Bewegung unterstützen, den CNC-Modus
aus, wenn Sie Geraden im CNC-Modus erstellen und messen möchten.
Wählen Sie Auto-Gerade
auf der Symbolleiste Auto Element aus. Sie können auch die Menüoption Einfügen | Element | Auto | Gerade auswählen. Hierdurch wird das Dialogfeld Auto Element (Gerade) geöffnet.

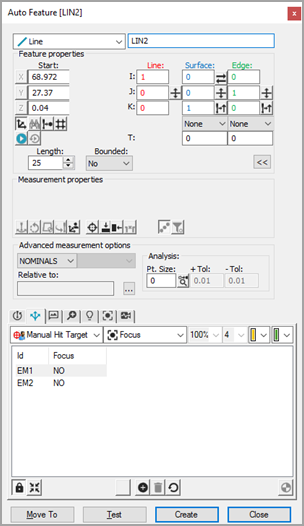

Dialogfeld für Auto-Element Optik-Gerade
Wählen Sie bei geöffnetem Dialogfeld Auto Element eine Gerade mit einer der folgenden zwei Methoden aus:
CAD-Auswahlmethode - Klicken Sie auf der Registerkarte CAD einmal auf ein Ende der Gerade und noch einmal auf das andere Ende auf der CAD-Fläche, um die Position der Gerade zu erstellen.
Zielauswahl-Methode - Klicken Sie auf die Registerkarte Vision, um den Anfangs- und Endpunkt der Geraden zu ermitteln, oder doppelklicken Sie, um automatisch zwei Punkte im Bereich der ausgewählten Kante hinzuzufügen. Dadurch wird die Position der Gerade bestimmt. Passen Sie bei Bedarf die Beleuchtung und die Vergrößerung an.
Klicken Sie so nah wie möglich am CAD-Element, damit PC-DMIS das richtige Element auswählt.
PC-DMIS Vision übernimmt die Nennwertdaten für die Gerade automatisch in das Dialogfeld Auto Element. Die Messpunktziele für die Gerade werden automatisch angezeigt.
Passen Sie die Nennwerte im Dialogfeld Auto Element so an, dass sie mit den theoretischen Werten der Gerade übereinstimmen. Passen Sie bei Bedarf außerdem die Werte der Taster-Werkzeugleiste an.
Klicken Sie auf Test, um die Geradenmessung zu testen.
Klicken Sie im Dialogfeld Auto-Element auf Erzeugen, um die Gerade zur Messroutine hinzuzufügen.
Speichern Sie die Messroutine für zukünftige Ausführungen. Siehe "Ein Hinweis zur Ausführung einer Vision-Messroutine".
